Kabelverteilerschränke / Cable distribution cabinets

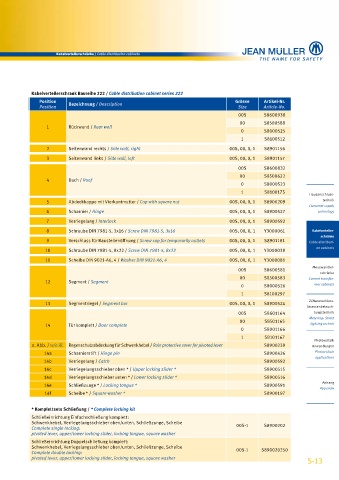

Kabelverteilerschrank Baureihe 222 / Cable distribution cabinet series 222
Position Grösse Artikel-Nr.
Position Bezeichnung / Description Size Article-No.
00S S8600938
00 S8500588
1 Rückwand / Rear wall
0 S8000525
1 S8100512
2 Seitenwand rechts / Side wall, right 00S, 00, 0, 1 S8901156
3 Seitenwand links / Side wall, left 00S, 00, 0, 1 S8901157
00S S8600832
00 S8500622
4 Dach / Roof
0 S8000523
1 S8100175
Hausanschluss-
5 Abdeckkappe mit Vierkantmutter / Cap with square nut 00S, 00, 0, 1 S8900209 technik
Consumer supply
6 Scharnier / Hinge 00S, 00, 0, 1 S8900527 technology
7 Verriegelung / Interlock 00S, 00, 0, 1 S8900592
8 Schraube DIN 7981-5, 3x16 / Screw DIN 7981-5, 3x16 00S, 00, 0, 1 Y3000061 Kabelverteiler-
schränke
9 Verschluss für Baustellenöffnung / Screw cap for temporarily outlets 00S, 00, 0, 1 S8901181 Cable distributi-
10 Schraube DIN 7981-5, 8x22 / Screw DIN 7981-5, 8x22 00S, 00, 0, 1 Y3000038 on cabinets
11 Scheibe DIN 9021-A6, 4 / Washer DIN 9021-A6, 4 00S, 00, 0, 1 Y3000081
00S S8600581 Messwandler-
schränke
00 S8500583 Current transfor-
12 Segment / Segment
0 S8000526 mer cabinets
1 S8100297
13 Segmentriegel / Segment bar 00S, 00, 0, 1 S8900524 Zähleranschluss-
Strassenbeleuch-
00S S8601164 tungstechnik
Metering- Street
00 S8501165
14 Tür komplett / Door complete lighting technic
0 S8001166
1 S8101167
Photovoltaik
o. Abb. / w/o ill. Regenschutzabdeckung für Schwenkhebel / Rain protective cover for pivoted lever S8900239 Anwendungen
14a Scharnierstift / Hinge pin S8900426 Photovoltaic
applications
14b Verriegelung / Catch S8900592
14c Verriegelungsschieber oben * / Upper locking slider * S8900515
14d Verriegelungsschieber unten * / Lower locking slider * S8900516
Anhang
14e Schließzunge * / Locking tongue * S8900591
Appendix
14f Scheibe * / Square washer * S8900197

* Komplettsets Schließung / * Complete locking kit
Schließeinrichtung Einfachschließung komplett:
Schwenkhebel, Verriegelungsschieber oben/unten, Schließzunge, Scheibe 00S-1 S8900202
Complete single locking:
pivoted lever, upper/lower locking slider, locking tongue, square washer
Schließeinrichtung Doppelschließung komplett:
Schwenkhebel, Verriegelungsschieber oben/unten, Schließzunge, Scheibe 00S-1 S890020250
Complete double locking:
pivoted lever, upper/lower locking slider, locking tongue, square washer S-13
