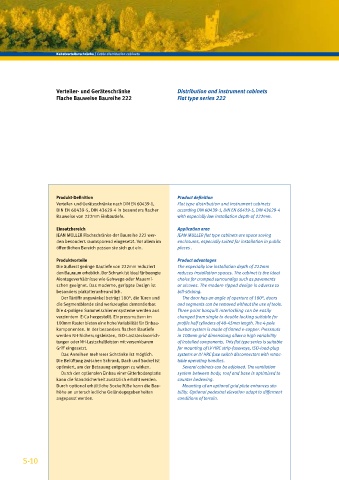

Kabelverteilerschränke / Cable distribution cabinets

Verteiler- und Geräteschränke Distribution and instrument cabinets
Flache Bauweise Baureihe 222 Flat type series 222

Produkt-Definition Product definition
Verteiler- und Geräteschränke nach DIN EN 60439-1, Flat type distribution and instrument cabinets
DIN EN 60439-5, DIN 43629-4 in besonders flacher according DIN 60439-1, DIN EN 60439-5, DIN 43629-4
Bauweise von 222mm Einbautiefe. with especially low installation depth of 222mm.

Einsatzbereich Application area
JEAN MÜLLER Flachschränke der Baureihe 222 wer- JEAN MÜLLER flat type cabinets are space saving
den besonders raumsparend eingesetzt. Vor allem im enclosures, especially suited for installation in public
öffentlichen Bereich passen sie sich gut ein. places .
Produktvorteile Product advantages
Die äußerst geringe Bautiefe von 222mm reduziert The especially low installation depth of 222mm
den Bauraum erheblich. Der Schrank ist ideal für beengte reduces installation spaces. The cabinet is the ideal
Montageverhältnisse wie Gehwege oder Mauerni- choice for cramped surroundigs such as pavements
schen geeignet. Das moderne, gerippte Design ist or alcoves. The modern ripped design is adverse to
besonders plakatierunfreundlich. bill-sticking.
Der Türöffnungswinkel beträgt 180°, die Türen und The door has an angle of aperture of 180°, doors
die Segmentblende sind werkzeuglos demontierbar. and segments can be removed without the use of tools.
Die 4-poligen Sammelschienensysteme werden aus Three point basquill interlocking can be easily
verzinntem E-Cu hergestellt. Einpressmuttern im changed from single to double locking suitable for
100mm Raster bieten eine hohe Variabilität für Einbau- profile half cylinders of 40-45mm length. The 4-pole
komponenten. In der besonders flachen Bautiefe busbar system is made of tinned e-copper. Pressnuts
werden NH-Sicherungsleisten, ISO-Laststeckvorrich- in 100mm grid dimensiong allow a high variability
tungen oder NH-Lastschaltleisten mit versenkbarem of installed components. This flat type series is suitable
Griff eingesetzt. for mounting of LV HRC strip-fuseways, ISO-load-plug
Das Anreihen mehrerer Schränke ist möglich. systems or LV HRC fuse switch disconnectors with retrac-
Die Belüftung zwischen Schrank, Dach und Sockel ist table operating handles.
optimiert, um der Betauung entgegen zu wirken. Several cabinets can be adjoined. The ventilation
Durch den optionalen Einbau einer Gitterbodenplatte system between body, roof and base is optimized to
kann die Standsicherheit zusätzlich erhöht werden. counter bedewing.
Durch optional erhältliche Sockelfüße kann die Bau- Mounting of an optional grid plate enhances sta-
höhe an unterschiedliche Geländegegebenheiten bility. Optional pedestral elevation adapt to differnent
angepasst werden. conditions of terrain.

S-10
