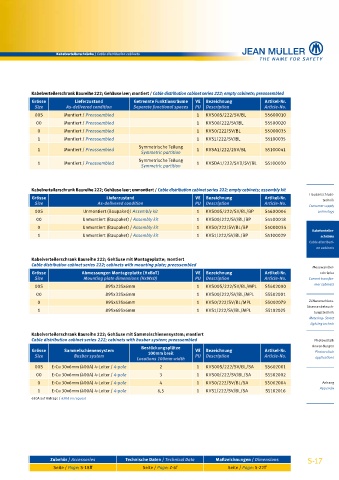

Page 19 - 德国金米勒电气(上海)公司

Kabelverteilerschränke / Cable distribution cabinets

Kabelverteilerschrank Baureihe 222; Gehäuse leer; montiert / Cable distribution cabinet series 222; empty cabinets; preassembled
Grösse Lieferzustand Getrennte Funktionsräume VE Bezeichnung Artikel-Nr.
Size As-delivered condition Separate functional spaces PU Description Article-No.
00S Montiert / Preassembled 1 KVS00S/222/SV/BL S5600010
00 Montiert / Preassembled 1 KVS00/222/SV/BL S5500020
0 Montiert / Preassembled 1 KVS0/222/SV/BL S5000035
1 Montiert / Preassembled 1 KVS1/222/SV/BL S5100035
Symmetrische Teilung
1 Montiert / Preassembled 1 KVSA1/222/2SV/BL S5100041
Symmetric partition
Symmetrische Teilung
1 Montiert / Preassembled 1 KVSDA1/222/SVD/SV/BL S5100030
Symmetric partition

Kabelverteilerschrank Baureihe 222; Gehäuse leer; unmontiert / Cable distribution cabinet series 222; empty cabinets; assembly kit
Hausanschluss-
Grösse Lieferzustand VE Bezeichnung Artikel-Nr. technik
Size As-delivered condition PU Description Article-No.
Consumer supply
00S Unmontiert (Baupaket)/ Assembly kit 1 KVS00S/222/SV/BL/BP S5600006 technology
00 Unmontiert (Baupaket) / Assembly kit 1 KVS00/222/SV/BL/BP S5500018
0 Unmontiert (Baupaket) / Assembly kit 1 KVS0/222/SV/BL/BP S5000034
Kabelverteiler-
1 Unmontiert (Baupaket) / Assembly kit 1 KVS1/222/SV/BL/BP S5100029 schränke
Cable distributi-
on cabinets
Kabelverteilerschrank Baureihe 222; Gehäuse mit Montageplatte; montiert
Cable distribution cabinet series 222; cabinets with mounting plate; preassembled
Messwandler-
Grösse Abmessungen Montageplatte (HxBxT) VE Bezeichnung Artikel-Nr. schränke
Size Mounting plate dimensions (HxWxD) PU Description Article-No. Current transfor-
00S 895x235x6mm 1 KVS00S/222/SV/BL/MPL S5602000 mer cabinets
00 895x335x6mm 1 KVS00/222/SV/BL/MPL S5502001
0 895x435x6mm 1 KVS0/222/SV/BL/MPL S5002079 Zähleranschluss-
Strassenbeleuch-
1 895x695x6mm 1 KVS1/222/SV/BL/MPL S5102025 tungstechnik
Metering- Street
lighting technic

Kabelverteilerschrank Baureihe 222; Gehäuse mit Sammelschienensystem; montiert
Cable distribution cabinet series 222; cabinets with busbar system; preassembled Photovoltaik
Grösse Sammelschienensystem Bestückungsplätze VE Bezeichnung Artikel-Nr. Anwendungen
Photovoltaic
100mm breit
Size Busbar system PU Description Article-No.
Locations 100mm width applications
00S E-Cu 30x6mm (400A) 4-Leiter / 4-pole 2 1 KVS00S/222/SV/BL/SA S5602001
00 E-Cu 30x6mm (400A) 4-Leiter / 4-pole 3 1 KVS00/222/SV/BL/SA S5502002
0 E-Cu 30x6mm (400A) 4-Leiter / 4-pole 4 1 KVS0/222/SV/BL/SA S5002004 Anhang
1 E-Cu 30x6mm (400A) 4-Leiter / 4-pole 6,5 1 KVS1/222/SV/BL/SA S5102016 Appendix
630A auf Anfrage / 630A on request

Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions S-17
Seite / Page: S-18ff Seite / Page: Z-6f Seite / Page: S-22ff
