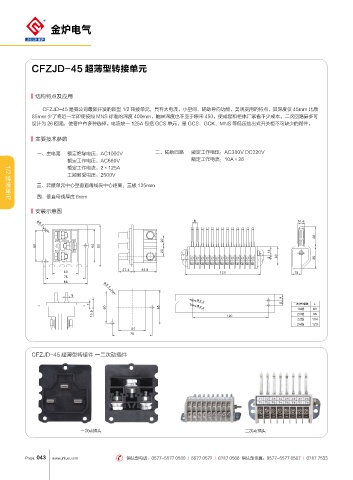

CFZJD-45 超薄型转接单元
结构特点及应用
CFZJD-45 是我公司最新开发的新型 1/2 转接单元，具有大电流、小空间、辅助导向功能，美观实用的特点，其深度仅 45mm 比原
85mm 少了将近一半即使按照 MNS 标准的深度 400mm，抽屉深度也不亚于原来 450，使成套和柜体厂家省不少成本。二次回路最多可
设计为 26 回路，使客户有多种选择。电流统一 125A 包括 GCS 单元，是 GCS、GCK、MNS 等低压抽出式开关柜不可缺少的附件。
主要技术参数
一、主电路 额定绝缘电压：AC1000V 二、辅助回路 额定工作电压：AC380V DC220V
额定工作电压：AC660V 额定工作电流：10A×26
额定工作电流：2×125A
转接单元 工频耐受电压：2500V
1/2
三、转接单元中心至垂直母线夹中心距离：三极 125mm
四、垂直母线厚度 6mm
安装示意图
̄ᤉጳ -
ጳ
ጳ
ጳ
ጳ
CFZJD-45 超薄型转接件 一二次动插件
一次动插头 二次动插头
