二次接插件

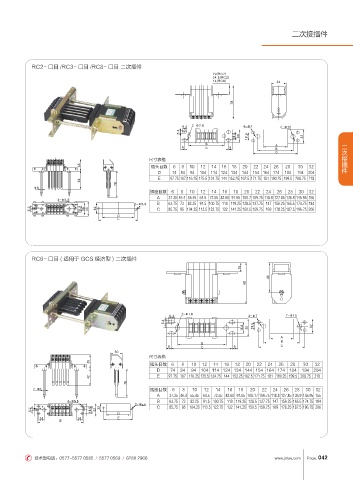

RC2- □目 /RC3- □目 /RC8- □目 二次插件
3$
3$
3$

œ œ œ

# " 二次接插件
$ #
$
尺寸表格
插头目数 6 8 10 12 14 16 18 20 22 24 26 28 30 32
D 74 84 94 104 114 124 134 144 154 164 174 184 194 204
E 97.75 107 116.25 125.5 134.75 144 153.25 162.5 171.75 181 190.25 199.5 208.75 218

œ
插座目数 6 8 10 12 14 16 18 20 22 24 26 28 30 32
A 37.35 46.4 55.45 64.5 73.55 82.60 91.65 100.7 109.75 118.8 127.85 136.9 145.95 155
œ
œ B 63.75 73 82.25 91.5 100.75 110 119.25 128.5 137.75 147 156.25 165.5 174.75 184

C 85.75 95 104.25 113.5 122.75 132 141.25 150.5 159.75 169 178.25 187.5 196.75 206
%
&

RC6- □目 ( 适用于 GCS 经济型 ) 二次插件

œ
œ œ

"
#
#
$ $

尺寸表格

插头目数 6 8 10 12 14 16 18 20 22 24 26 28 30 32
D 74 84 94 104 114 124 134 144 154 164 174 184 194 204
E 97.75 107 116.25 125.5 134.75 144 153.25 162.5 171.75 181 190.25 199.5 208.75 218

œ 插座目数 6 8 10 12 14 16 18 20 22 24 26 28 30 32
A 37.35 46.4 55.45 64.5 73.55 82.60 91.65 100.17 109.75 118.8 127.85 136.9 145.95 155
œ B 63.75 73 82.25 91.5 100.75 110 119.25 128.5 137.75 147 156.25 165.5 174.75 184
œ
C 85.75 95 104.25 113.5 122.75 132 141.25 150.5 159.75 169 178.25 187.5 196.75 206

%
&
&
