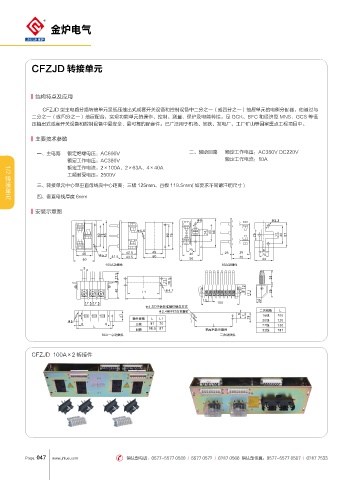

CFZJD 转接单元

结构特点及应用
CFZJD 型主电路分路转接单元是低压抽出式成套开关设备和控制设备中二分之一（或四分之一）抽屉单元的电能分配器，他通过与
二分之一（或四分之一）抽屉配合，实现功能单元的操作、控制、测量、保护及电能转接。是 GCK、BFC 和经济型 MNS、GCS 等低
压抽出式成套开关设备和控制设备中最安全、最可靠的配套件。已广泛用于机场、地铁、发电厂、工厂矿山等国家重点工程项目中。

主要技术参数

一、主电路 额定绝缘电压：AC690V 二、辅助回路 额定工作电压：AC380V DC220V
额定工作电压：AC380V 额定工作电流：10A
额定工作电流：2×100A、2×63A、4×40A
转接单元 工频耐受电压：2500V
1/2
三、转接单元中心至垂直母线夹中心距离：三极 125mm、四极 119.5mm( 如要求不同请注明尺寸 )

四、垂直母线厚度 6mm

安装示意图
œ œ
œ

œ

"үଣ͈ "үଣ͈

- œ
-

œ ၹ̆ᜉಖюᛃ᧬ᛃඇவर
œ ၹ̆੪ᒭஉᛃ᧬ ̄൓ጳ஝ -
ጳ

œ ଣ͈ౝ஝ - - ጳ
ʼౝ - ጳ
-
پౝ ચࡒՑ౜ᇨਓڏ ጳ
"ʷߚүଣ͈ ̄൓үଣ͈
CFZJD 100A×2 转接件
