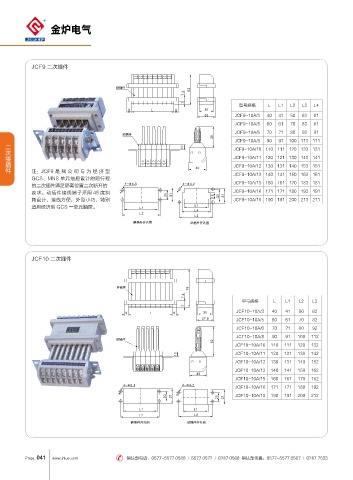

JCF9 二次插件
᭢ଣ͈
型号规格 L L1 L2 L3 L4
-
JCF9-10A/3 40 41 50 63 61
JCF9-10A/5 60 61 70 83 81
JCF9-10A/6 70 71 80 93 91
үଣ͈
二次接插件 JCF9-10A/8 90 91 100 113 111
JCF9-10A/10 110 111 120 133 131
JCF9-10A/11 120 121 130 143 141
JCF9-10A/12 130 131 140 153 151
注：JCF9 是我公司专为经济型
JCF9-10A/13 140 141 150 163 161
GCS、MNS 单元抽屉设计的短行程
的二次插件满足隔离位置二次断开的 JCF9-10A/15 160 161 170 183 181
要求。动插件接线端子采用 45 度斜 JCF9-10A/16 171 171 180 193 191
角设计，接线方便，外型小巧，特别 JCF9-10A/18 190 191 200 213 211
适用经济型 GCS 一单元抽屉。 - -
-
-
-
᭢ଣ͈नߘڏ үଣ͈नߘڏ
JCF10 二次插件
᭢ଣ͈
型号规格 L L1 L2 L3
- JCF10-10A/3 40 41 50 62
JCF10-10A/5 60 61 70 82
JCF10-10A/6 70 71 80 92
JCF10-10A/8 90 91 100 112
үଣ͈
JCF10-10A/10 110 111 120 132
JCF10-10A/11 120 121 130 142
JCF10-10A/12 130 131 140 152
JCF10-10A/13 140 141 150 162
JCF10-10A/15 160 161 170 182
JCF10-10A/16 171 171 180 192
JCF10-10A/18 190 191 200 212
- -
- -
᭢ଣ͈नߘڏ үଣ͈नߘڏ
