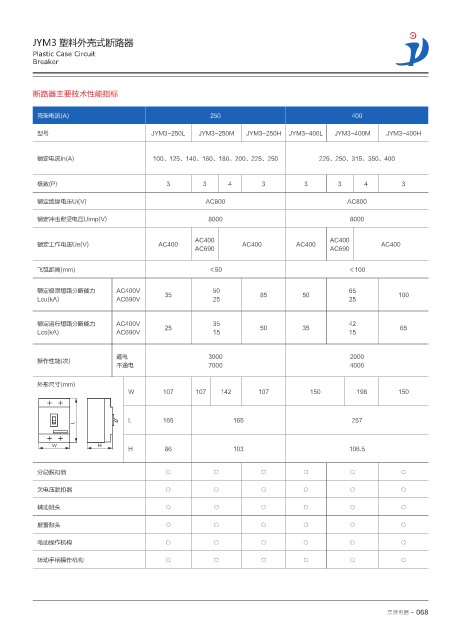

JYM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

断路器主要技术性能指标

壳架电流(A) 250 400

型号 JYM3-250L JYM3-250M JYM3-250H JYM3-400L JYM3-400M JYM3-400H

额定电流In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400

极数(P) 3 3 4 3 3 3 4 3

额定绝缘电压Ui(V) AC800 AC800

额定冲击耐受电压Uimp(V) 8000 8000

AC400 AC400
额定工作电压Ue(V) AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离(mm) ＜50 ＜100

额定极限短路分断能力 AC400V 50 65
35 85 50 100
Lcu(kA) AC690V 25 25

额定运行短路分断能力 AC400V 25 35 50 35 42 65
Lcs(kA) AC690V 15 15

通电 3000 2000
操作性能(次)
不通电 7000 4000
外形尺寸(mm)
W 107 107 142 107 150 198 150

L 165 165 257
-

8 )
H 86 103 106.5

分励脱扣器 ○ ○ ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○
