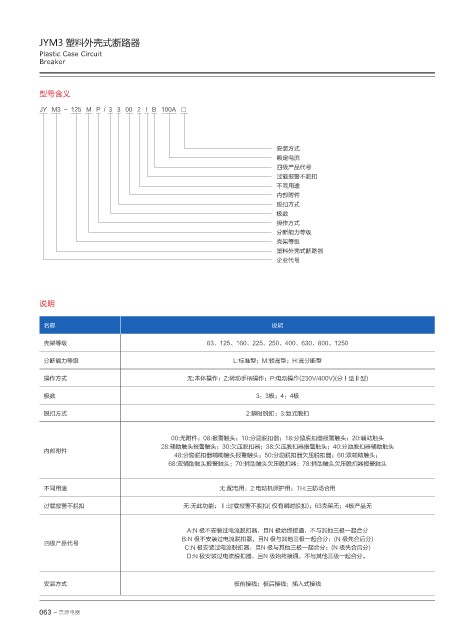

JYM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

型号含义

JY M3 - 125 M P / 3 3 00 2 I B 100A □

安装方式
额定电流
四极产品代号
过载报警不脱扣
不同用途
内部附件
脱扣方式
极数
操作方式
分断能力等级
壳架等级
塑料外壳式断路器
企业代号

说明

名称 说明

壳架等级 63、125、160、225、250、400、630、800、1250

分断能力等级 L:标准型；M:较高型；H:高分断型
操作方式 无:本体操作；Z:转动手柄操作；P:电动操作(230V/400V)(分Ⅰ型Ⅱ型)

极数 3：3极；4：4极

脱扣方式 2:瞬时脱扣；3:复式脱扣

00:无附件；08:报警触头；10:分励脱扣器；18:分励脱扣器报警触头；20:辅助触头
28:辅助触头报警触头；30:欠压脱扣器；38:欠压脱扣器报警触头；40:分励脱扣器辅助触头
内部附件
48:分励脱扣器辅助触头报警触头；50:分励脱扣器欠压脱扣器；60:双辅助触头；
68:双辅助触头报警触头；70:辅助触头欠压脱扣器；78:辅助触头欠压脱扣器报警触头

不同用途 无:配电用；2:电动机保护用；TH:三防场合用

过载报警不脱扣 无:无此功能；Ⅰ:过载报警不脱扣( 仅有瞬时脱扣)；63壳架无；4极产品无

A:N 极不安装过电流脱扣器，且N 极始终接通，不与其他三极一起合分
B:N 极不安装过电流脱扣器，且N 极与其他三极一起合分；(N 极先合后分)
四极产品代号
C:N 极安装过电流脱扣器，且N 极与其他三极一起合分；(N 极先合后分)
D:N 极安装过电流脱扣器，且N 极始终接通，不与其他三极一起合分。

安装方式 板前接线；板后接线；插入式接线
