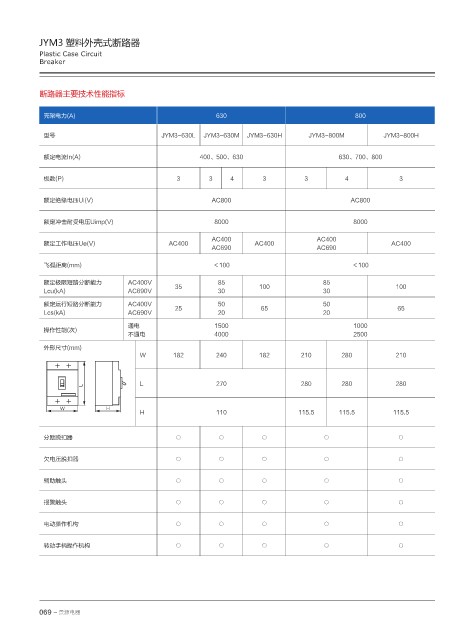

JYM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

断路器主要技术性能指标

壳架电力(A) 630 800

型号 JYM3-630L JYM3-630M JYM3-630H JYM3-800M JYM3-800H

额定电流In(A) 400、500、630 630、700、800

极数(P) 3 3 4 3 3 4 3

额定绝缘电压Ui(V) AC800 AC800

额定冲击耐受电压Uimp(V) 8000 8000

AC400 AC400
额定工作电压Ue(V) AC400 AC400 AC400
AC690 AC690
飞弧距离(mm) ＜100 ＜100

额定极限短路分断能力 AC400V 35 85 100 85 100
Lcu(kA) AC690V 30 30
额定运行短路分断能力 AC400V 25 50 65 50 65
Lcs(kA) AC690V 20 20
通电 1500 1000
操作性能(次)
不通电 4000 2500
外形尺寸(mm)
W 182 240 182 210 280 210

L 270 280 280 280
-

8 )
H 110 115.5 115.5 115.5

分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○
