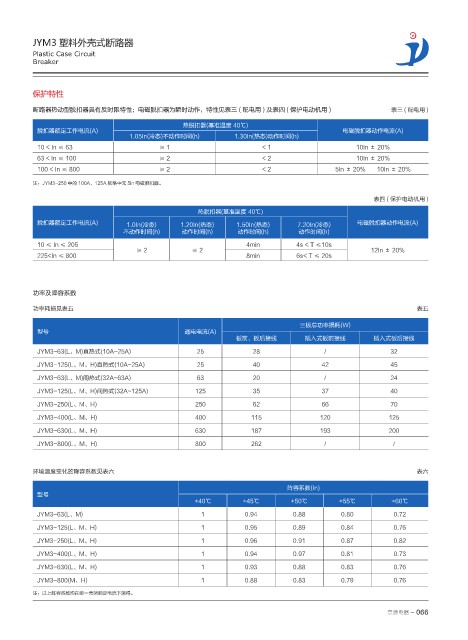

JYM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

保护特性

断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三 ( 配电用 ) 及表四 ( 保护电动机用 ) 表三 ( 配电用 )

热脱扣器(基准温度 40℃)
脱扣器额定工作电流(A) 电磁脱扣器动作电流(A)
1.05In(冷态)不动作时间(h) 1.30In(热态)动作时间(h)
10 < In ≤ 63 ≥ 1 < 1 10In ± 20%
63 < In ≤ 100 ≥ 2 < 2 10In ± 20%
100 < In ≤ 800 ≥ 2 < 2 5In ± 20% 10In ± 20%
注：JYM3-250 中的 100A、125A 规格中无 5ln 电磁脱扣器。

表四 ( 保护电动机用 )
热脱扣器(基准温度 40℃)
脱扣器额定工作电流(A) 1.0In(冷态) 1.20In(热态) 1.50In(热态) 7.20In(冷态) 电磁脱扣器动作电流(A)
不动作时间(h) 动作时间(h) 动作时间(h) 动作时间(h)
10 ≤ In ≤ 205 4min 4s < T ≤10s
≥ 2 ≤ 2 12In ± 20%
225<In ≤ 800 8min 6s< T ≤ 20s

功率及降容系数
功率耗损见表五 表五

三极总功率损耗(W)
型号 通电电流(A)
板前、板后接线 插入式板前接线 插入式板后接线
JYM3-63(L、M)直热式(10A~25A) 25 28 / 32
JYM3-125(L、M、H)直热式(10A~25A) 25 40 42 45
JYM3-63(L、M)间热式(32A~63A) 63 20 / 24
JYM3-125(L、M、H)间热式(32A~125A) 125 35 37 40

JYM3-250(L、M、H) 250 62 66 70
JYM3-400(L、M、H) 400 115 120 125
JYM3-630(L、M、H) 630 187 193 200
JYM3-800(L、M、H) 800 262 / /

环境温度变化的降容系数见表六 表六

阵容系数(In)
型号
+40℃ +45℃ +50℃ +55℃ +60℃
JYM3-63(L、M) 1 0.94 0.88 0.80 0.72
JYM3-125(L、M、H) 1 0.95 0.89 0.84 0.76

JYM3-250(L、M、H) 1 0.96 0.91 0.87 0.82
JYM3-400(L、M、H) 1 0.94 0.97 0.81 0.73
JYM3-630(L、M、H) 1 0.93 0.88 0.83 0.76
JYM3-800(M、H) 1 0.88 0.83 0.79 0.76
注：以上阵容系数均在统一壳架额定电流下测得。

景源电器 - 066
