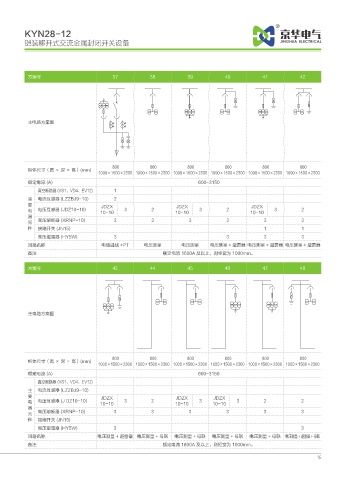

KYN28-12
铠装移开式交流金属封闭开关设备

方案号 37 38 39 40 41 42

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高）(mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12) 1
主 电流互感器 (LZZBJ9-10) 2
要 JDZX JDZX JDZX
电 电压互感器 (JDZ10-10) 10-10 3 2 10-10 3 2 10-10 3 2
器
元 高压熔断器 (XRNP-10) 3 3 3 3 3 3
件 接地开关 (JN15) 1 1
高压避雷器 (HY5W) 3 3 3 3
回路名称 电缆进线 +PT 电压测量 电压测量 电压测量 + 避雷器 电压测量 + 避雷器 电压测量 + 避雷器
备注 额定电流 1600A 及以上，则柜宽为 1000mm。

方案号 43 44 45 46 47 48

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高）(mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12)
主 电流互感器 (LZZBJ9-10)
要 JDZX JDZX JDZX
电 电压互感器 (J DZ10-10) 10-10 3 2 10-10 3 10-10 3 2 2
器
元 高压熔断器 (XRNP-10) 3 3 3 3 3 3
件 接地开关 (JN15)
高压避雷器 (HY5W) 3 3
回路名称 电压测量 + 避雷器 电压测量 + 母联 电压测量 + 母联 电压测量 + 母联 电压测量 + 母联 电压测量 + 避雷器 + 母联
备注 额定电流 1600A 及以上，则柜宽为 1000mm。
