跌落式熔断器
৛ٳۉഗ
JINGDA ELECTRIC

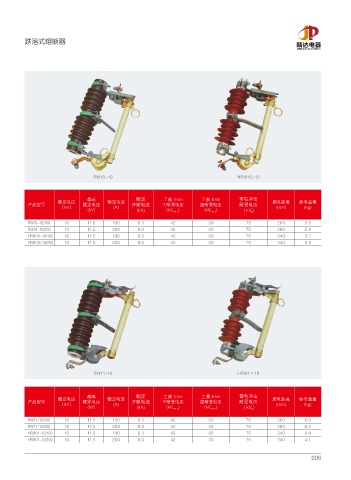

RW10-10 HRW10-10

最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
（kV） (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
RW10-10/100 10 11.5 100 6.3 42 30 75 260 5.6
RW10-10/200 10 11.5 200 8.0 42 30 75 260 5.8
HRW10-10/100 10 11.5 100 6.3 42 30 75 340 3.7
HRW10-10/200 10 11.5 200 8.0 42 30 75 340 3.9

RW11-10 HRW11-10

最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
（kV） (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
RW11-10/100 10 11.5 100 6.3 42 30 75 260 6.0
RW11-10/200 10 11.5 200 8.0 42 30 75 260 6.2
HRW11-10/100 10 11.5 100 6.3 42 30 75 340 3.9
HRW11-10/200 10 11.5 200 8.0 42 30 75 340 4.1

096
