Page 105 - 四川精达电器有限公司
P. 105

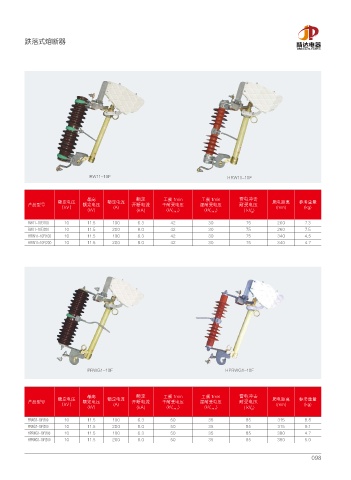

跌落式熔断器
ٳۉഗ
JINGDA ELECTRIC
RW11-10F HRW11-10F
最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
（kV） (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
RW11-10F/100 10 11.5 100 6.3 42 30 75 260 7.3
RW11-10F/200 10 11.5 200 8.0 42 30 75 260 7.5
HRW11-10F/100 10 11.5 100 6.3 42 30 75 340 4.5
HRW11-10F/200 10 11.5 200 8.0 42 30 75 340 4.7
PRWG1-10F HPRWG1-10F
最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
（kV） (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
PRWG1-10F/100 10 11.5 100 6.3 50 35 85 315 8.8
PRWG1-10F/200 10 11.5 200 8.0 50 35 85 315 9.1
HPRWG1-10F/100 10 11.5 100 6.3 50 35 85 380 4.7
HPRWG1-10F/200 10 11.5 200 8.0 50 35 85 380 5.0
098
