Page 101 - 四川精达电器有限公司
P. 101

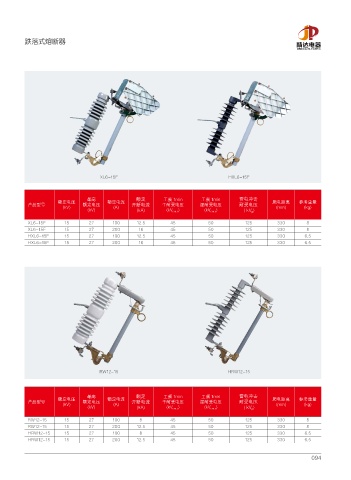

跌落式熔断器
ٳۉഗ
JINGDA ELECTRIC
XL6-15F HXL6-15F
最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
(kV) (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
XL6-15F 15 27 100 12.5 45 50 125 330 8
XL6-15F 15 27 200 16 45 50 125 330 8
HXL6-15F 15 27 100 12.5 45 50 125 330 6.5
HXL6-15F 15 27 200 16 45 50 125 330 6.5
RW12-15 HRW12-15
最高 额定 工频 1min 工频 1min 雷电冲击
额定电压 额定电流 爬电距离 参考重量
产品型号 额定电压 开断电流 干耐受电压 湿耐受电压 耐受电压
(kV) (A) (mm) (kg)
(kV) (kA) (kV r.m.s ) (kV r.m.s ) ( kV p )
RW12-15 15 27 100 8 45 50 125 330 8
RW12-15 15 27 200 12.5 45 50 125 330 8
HRW12-15 15 27 100 8 45 50 125 330 6.5
HRW12-15 15 27 200 12.5 45 50 125 330 6.5
094
