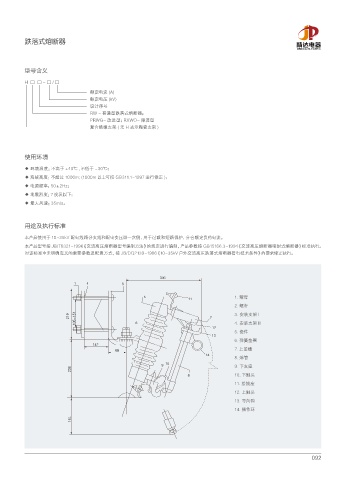

P. 99

跌落式熔断器
                                                                                                       ৛ٳۉഗ
                                                                                                       JINGDA ELECTRIC


          型号含义

          H  □  □ - □ / □
                                额定电流 (A)
                                额定电压 (kV)
                                设计序号
                                RW - 普通型跌落式熔断器;
                                PRWG- 改进型;RXWO- 限流型
                                复合绝缘支架 ( 无 H 表示陶瓷支架 )




          使用环境

          ◆ 环境温度:不高于 +40℃ , 不低于 -30℃;
          ◆ 海拔高度:不超过 1000m; (1000m 以上可按 GB311.1-1997 进行修正 );
          ◆ 电源频率:50±2Hz;
          ◆ 地震烈度:7 度及以下;
          ◆ 最大风速:35m/s。



          用途及执行标准
          本产品使用于 10~35kV 配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。
          本产品型号按 JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制,产品参数按 GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。
          对该标准中未明确定义的重要参数及配置方式,按 JB/DQ2139-1986《10~35kV 户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。



                                                        346
                          1    4           3

                                                  5                               1. 螺母
                                                                  11
                                                                                  2. 螺杆
                           105-151              6
                         219                                             7        3. 安装支架 I
                                                                          12      4. 安装支架 II
                                                                                  5. 瓷件
                                                                          13
                                                                                  6. 弹簧垫圈
                                 142
                                         68                                       7. 上盖槽
                                                                        14
                                                                                  8. 熔管
                                                         9  10                    9. 下支座
                         236
                                                                  8               10. 下触头
                                                                                  11. 接线座
                                                                                  12. 上触头
                                                                                  13. 导向钩
                                                                                  14. 操作环
                         164






                                                                                                            092
