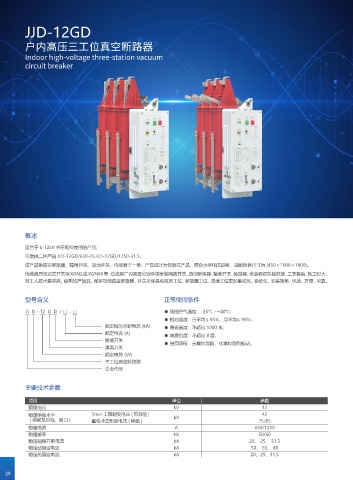

JJD-12GD

户内高压三工位真空断路器

Indoor high-voltage three-station vacuum
circuit breaker

概述
适合于 6-12kV 中压电网使用的产品；
可提供二种产品 JJD-12GD/630-25.JJD-12GD/1250-31.5；
该产品集真空断路器、隔离开关、接地开关、传感器于一体；产品设计为侧装式产品，符合小型化的趋势，适配柜体尺寸为 (450×1000×1800)。
传统高压固定式开关柜XGN2或XGN66等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关、传感器，安装调试机械联锁，工艺复杂、耗工时大、
对工人技术要求高，使用该产品后，配多功能真空断路器，开关本体具有隔离工位、断路器工位、接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。

型号含义 正常使用条件

JJ D - 12 G D / □ - □ ● 周围空气温度：-25℃ ~+40℃；
● 相对湿度：日平均≤ 95%，月平均≤ 90%；
额定短时开断电流 (kA) ● 海拔高度：不超过 1000 米；
额定电流 (A)
● 地震烈度：不超过 8 度；
接地开关 ● 使用场所：无爆炸危险、化学和剧烈振动。
隔离开关
额定电压 (kV)
三工位真空断路器
企业代号

主要技术参数

项目 单位 参数
额定电压 kV 12
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) kV 42
( 相间及对地、断口 ) 雷电冲击耐受电压 ( 峰值 ) 75/85
额定电流 A 630/1250
额定频率 Hz 50/60
额定短路开断电流 kA 20、 25、 31.5
额定动稳定电流 kA 50、 63、 80
额定热稳定电流 kA 20、25、31.5
