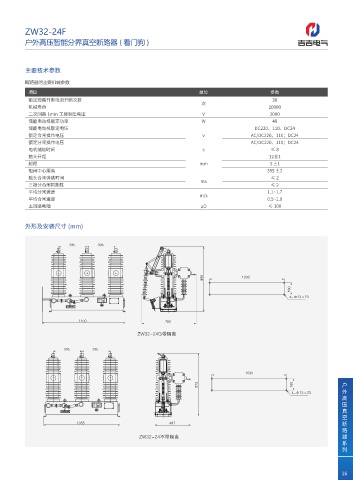

ZW32-24F
户外高压智能分界真空断路器 ( 看门狗 )

主要技术参数

断路器的主要机械参数
项目 单位 参数
额定短路开断电流开断次数 30
次
机械寿命 10000
二次回路 1min 工频耐压电压 V 2000
储能电动机额定功率 W 40
储能电动机额定电压 DC220、110、DC24
额定合闸操作电压 v AC/DC220、110；DC24
额定分闸操作电压 AC/DC220、110；DC24
电机储能时间 s ≤8
触头开距 12±1
超程 mm 3 ±1
相间中心距离 395 ±2
触头合闸弹跳时间 ≤2
ms
三相分合闸同期性 ≤2
平均分闸速度 1.1~1.7
m/s
平均合闸速度 0.5~1.0
主回路电阻 μΩ ≤ 100

外形及安装尺寸 (mm)

œ f
ѫ Ջ ϱᑞ ѫ Ջ
ࣂϱᑞ లϱᑞ

;8 (ࣛᬥሎ

户
œ f 外
高
ѫ Ջ ϱᑞ ѫ Ջ 压
ࣂϱᑞ లϱᑞ 真
空
断
路
;8 ʿࣛᬥሎ 器
系
列

26
