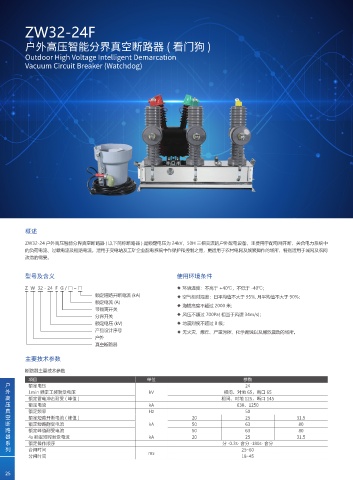

ZW32-24F

户外高压智能分界真空断路器 ( 看门狗 )

Outdoor High Voltage Intelligent Demarcation
Vacuum Circuit Breaker (Watchdog)

概述
ZW32-24 户外高压智能分界真空断路器 ( 以下简称断路器 ) 是额定电压为 24kV，50H 三相交流的户外配电设备。主要用于配电网开断、关合电力系统中
的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网及农网
改造的需要。

型号及含义 使用环境条件
Z W 32 - 24 F G / □-□ ◆ 环境温度：不高于 +40℃，不低于 -40℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
额定电流 (A) ◆ 海拔高度不超过 2000 米；
带隔离开关
分界开关 ◆ 风压不超过 700Pa( 相当于风速 34m/s)；
额定电压 (kV) ◆ 地震烈度不超过 8 级；
产品设计序号 ◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
户外
真空断路器

主要技术参数
断路器主要技术参数

项目 单位 参数
户 额定电压 24
外 1min 额定工频耐受电压 kV 相间、对地 65，断口 65
高 额定雷电冲击耐受 ( 峰值 ) 相间、对地 125，断口 145
压 额定电流 kA 630、1250
真 额定频率 Hz 50
空 额定短路开断电流 ( 峰值 ) 20 25 31.5
断 额定短路耐受电流 kA 50 63 80
路 额定峰值耐受电流 50 63 80
器 4s 额定短时耐受电流 kA 20 25 31.5
系 额定操作顺序 分 -0.3s- 合分 -180s- 合分
列 合闸时间 25~60
ms
分闸时间 18~45

25
