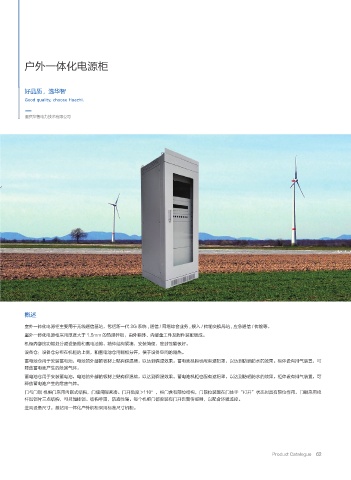

户外一体化电源柜

好品质 , 选华智
Good quality, choose Huazhi.

重庆华智电力技术有限公司

概述

室外一体化电源柜主要用于无线通信基站，包括新一代 3G 系统 , 通信 / 网络综合业务 , 接入 / 传输交换局站 , 应急通信 / 传输等。
室外一体化电源柜采用厚度大于 1.5mm 的热浸锌板，由外箱体、内部金工件及附件装配组成。
机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能极好。
设备仓：设备仓分布在机柜的上侧，和蓄电池仓用隔板分开，便于设备空间的隔热。
蓄电池仓用于安装蓄电池，电池的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可
释放蓄电池产生的危害气体。
蓄电池仓用于安装蓄电池，电池的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可
释放蓄电池产生的危害气体。
门与门锁 机柜门采用内嵌式结构，门缝间隙紧凑。门开角度 >110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉
杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。
地基要求建在较高地势处。 进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜。
坑壁用水泥和实心砖砌制，表面作防渗水处理。
坑壁及基础平台用 1：2.5 水泥沙浆抹面厚度为 20mm，表面须平整。
混泥土制做按 GB50147-2010《电气装置安装工程高压电气施工及验收规范》。
电缆安装完后，电缆室底板应进行密封处理。防止地沟潮气进入。
