HZSIS-12(CVF) 固体绝缘环网柜
Solid insulated ring
network cabinet

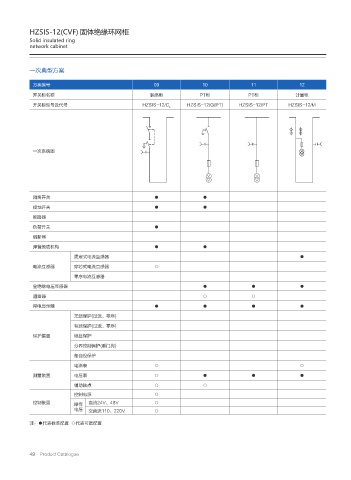

一次典型方案

方案编号 09 10 11 12
开关柜名称 联络柜 PT柜 PT柜 计量柜
开关柜型号及代号 HZSIS-12/C HZSIS-12/G(PT) HZSIS-12/PT HZSIS-12/M
L

一次系统图

隔离开关 ● ●
接地开关 ● ●
断路器
负荷开关 ●
熔断器
弹簧操动机构 ● ●

固定式电流互感器 ●
电流互感器 穿芯式电流互感器 ○
零序电流互感器
全绝缘电压互感器 ● ● ●
避雷器 ○ ○
带电显示器 ● ● ● ●
无源保护(过流、零序)

有源保护(过流、零序)
保护装置 熔丝保护
分界控制保护(看门狗)
备自投保护
电流表 ○ ○
测量装置 电压表 ○ ● ● ●
辅助触点 ○ ○
控制电源 ○
控制装置 操作 直流24V、48V ○
电压 交直流110、220V ○

注：●代表标准配置 ○代表可选配置

49 Product Catalogue
