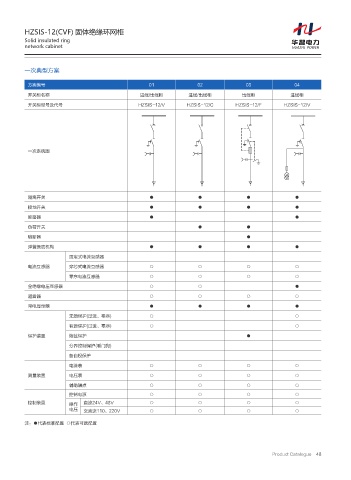

Page 59 - 重庆华智电力技术有限公司

HZSIS-12(CVF) 固体绝缘环网柜
Solid insulated ring
network cabinet

一次典型方案

方案编号 01 02 03 04
开关柜名称 进线/出线柜 进线/出线柜 出线柜 进线柜
开关柜型号及代号 HZSIS-12/V HZSIS-12/C HZSIS-12/F HZSIS-12/V

一次系统图

隔离开关 ● ● ● ●
接地开关 ● ● ● ●
断路器 ● ●
负荷开关 ● ●
熔断器 ●
弹簧操动机构 ● ● ● ●

固定式电流互感器
电流互感器 穿芯式电流互感器 ○ ○ ○ ○
零序电流互感器 ○ ○ ○ ○
全绝缘电压互感器 ○ ○ ●
避雷器 ○ ○ ○ ○
带电显示器 ● ● ● ●
无源保护(过流、零序) ○ ○

有源保护(过流、零序) ○ ○
保护装置 熔丝保护 ●
分界控制保护(看门狗)
备自投保护
电流表 ○ ○ ○ ○
测量装置 电压表 ○ ○ ○ ○
辅助触点 ○ ○ ○ ○
控制电源 ○ ○ ○ ○
控制装置 操作 直流24V、48V ○ ○ ○ ○
电压 交直流110、220V ○ ○ ○ ○

注：●代表标准配置 ○代表可选配置

Product Catalogue 48
