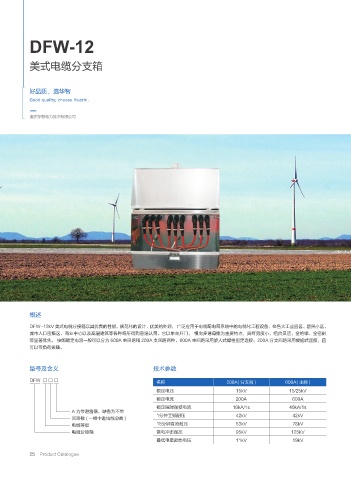

DFW-12
美式电缆分支箱
好品质 , 选华智
Good quality, choose Huazhi.
重庆华智电力技术有限公司
概述
DFW-12kV 美式电缆分接箱以其优良的性能，规范化的设计，优美的外观， 广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、
城市人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、 横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封
等显著优先。 按照额定电流一般可以分为 600A 主回路和 200A 支回路两种。600A 主回路采用旋人式螺栓固定连接；200A 分支回路采用拔插式连接，且
可以带负荷拔插。
型号及含义 技术参数
DFW □ □ □ 名称 200A( 分支网 ) 600A( 主网 )
额定电压 15kV 15/25kV
额定电流 200A 600A
额定短时耐受电流 16kA/1s 40kA/1s
A 为带避雷器，缺省为不带
1分钟工频耐压 42kV 42kV
回路数 ( 一相中进出线总数 )
电缆等级 15分钟直流耐压 53kV 78kV
电缆分接箱 雷电冲击耐压 95kV 125kV
最低电晕起始电压 11kV 19kV
25 Product Catalogue
