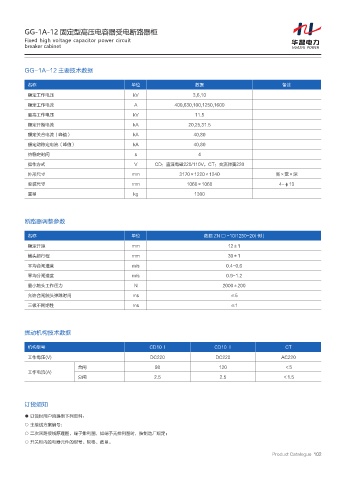

GG-1A-12 固定型高压电容器受电断路器柜
Fixed high voltage capacitor power circuit
breaker cabinet

GG-1A-12 主要技术数据

名称 单位 数据 备注
额定工作电压 kV 3,6,10
额定工作电流 A 400,630,100,1250,1600
最高工作电压 kV 11.5
额定开断电流 kA 20,25,31.5
额定关合电流（峰值） kA 40,80
额定动稳定电流（峰值） kA 40,80

热稳定时间 s 4
操作方式 V CD：直流电磁220/110V，CT：交流弹簧220
外形尺寸 mm 3170×1220×1240 高×宽×深
安装尺寸 mm 1060×1060 4-φ13
重量 kg 1300

断路器调整参数

名称 单位 数据 ZN □ -10/1250-20( 例 )
额定开距 mm 12±1
触头超行程 mm 30±1

平均合闸速度 m/s 0.4~0.6
平均分闸速度 m/s 0.9~1.2
最小触头工作压力 N 2000±200
允许合闸触头弹跳时间 ms ≤5
三极不同期性 ms ≤1

操动机构技术数据

机构型号 CD10 I CD10 II CT
工作电压(V) DC220 DC220 AC220
合闸 98 120 ＜5
工作电流(A)
分闸 2.5 2.5 ＜1.5

订货须知

● 订货时用户须提供下列资料：
○ 主接线方案编号；
○ 二次回路接线原理图，端子排列图，如端予无排列图时，按制造厂规定；
○ 开关柜内的电器元件的型号、规格、数量。

Product Catalogue 102
