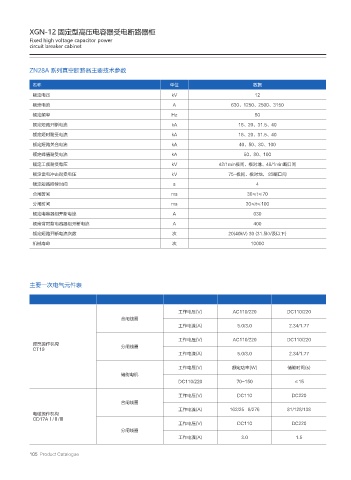

XGN-12 固定型高压电容器受电断路器柜
Fixed high voltage capacitor power
circuit breaker cabinet

ZN28A 系列真空断路器主要技术参数

名称 单位 数据
额定电压 kV 12
额定电流 A 630、1250、2500、3150
额定频率 Hz 50
额定短路开断电流 kA 16、20、31.5、40
额定短时耐受电流 kA 16、20、31.5、40
额定短路关合电流 kA 40、50、80、100

额定峰值耐受电流 kA 50、80、100
额定工频耐受电压 kV 42/1min极间、极对地、48/1min断口间
额定雷电冲击耐受电压 kV 75-极间、极对地， 85断口间
额定短路持续时间 s 4
合闸时间 ms 30≤t≤70
分闸时间 ms 30≤t≤100
额定电容器组开断电流 A 630

额定背对背电容器组开断电流 A 400
额定短路开断电流次数 次 20(40kV) 30 (31.5kV及以下)
机械寿命 次 10000

主要一次电气元件表

工作电压(V) AC110/220 DC110/220
合闸线圈
工作电流(A) 5.0/3.0 2.34/1.77
工作电压(V) AC110/220 DC110/220
弹簧操作机构 分闸线圈
CT19
工作电流(A) 5.0/3.0 2.34/1.77
工作电压(V) 额定功率(W) 储能时间(s)
储能电机
DC110/220 70-150 ≤15
工作电压(V) DC110 DC220
合闸线圈
工作电流(A) 162/25 6/276 81/128/138
电磁操作机构
CD17AⅠ/Ⅱ/Ⅲ
工作电压(V) DC110 DC220
分闸线圈
工作电流(A) 3.0 1.5

105 Product Catalogue
