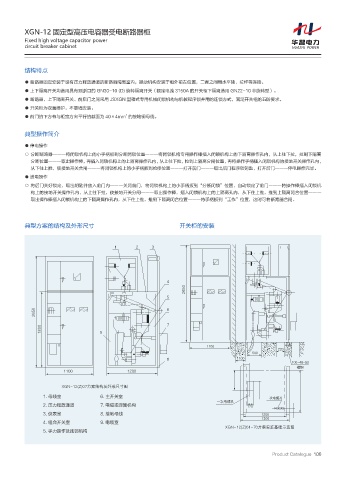

XGN-12 固定型高压电容器受电断路器柜
Fixed high voltage capacitor power
circuit breaker cabinet

结构特点

● 断路器固定安装于设有压力释放通道的断路器隔离室内，操动机构安装于柜外前左位置，二者之间用水平轴、拉杆等连接。
● 上下隔离开关均选用具有双断口的 GN30-10 (D) 旋转隔离开关（额定电流 3150A 的开关柜下隔离选用 GN22-10 非旋转型）。
● 断路器、上下隔离开关、前后门之间采用 JSXGN 型箱式专用机械闭锁机构与机械程序锁并用的连锁方式，满足开关柜的五防要求。
● 开关柜为双面维护，不靠墙安装。
2
● 前门的下方有与柜宽方向平行的截面为 40×4mm 的接地铜母线。

典型操作简介

● 停电操作
○ 分断断路器一一一将闭锁机构上的小手柄扳到分断闭锁位置一一一将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内，从上往下拉，拉到下隔离
分断位置一一一取出操作棒，再插入闭锁机构上的上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄插入闭锁机构的接地开关操作孔内，
从下往上推，使接地开关合闸一一一将闭锁机构上的小手柄扳到检修位置一一一打开前门一一一取出后门程序锁钥匙，打开后门一一一停电操作完毕。
● 送电操作
○ 将后门关好锁定，取出钥匙并放入前门内一一一关闭前门，将闭锁机构上的小手柄扳到“分断闭锁”位置，自动锁定了前门一一一将操作棒插入闭锁机
构上的接地开关操作孔内，从上往下拉，使接地开关分闸一一一取出操作棒，插入闭锁机构上的上隔离孔内，从下往上推，推到上隔离闭合位置一一一
取出操作棒插入闭锁机构上的下隔离操作孔内，从下往上推，推倒下隔离闭合位置一一一将手柄扳到“工作”位置，这时可将断路器合闸。

典型方案的结构及外形尺寸 开关柜的安装

Ἡ䧎

9(/ ; ᫥ᵴ㏿Ჰࣶโᒎᅦᄤప

1. 母线室 6. 主开关室 θ⁍⩡㐲ႀ
̬⁍⩡㐲ႀ
2. 压力释放通道 7. 电磁或弹簧机构
3. 仪表室 8. 接地母线

4. 组合开关室 9. 电缆室
9(/ ; ᫥ᵴႵ㷱ദ⵬⹦ᘻప
5. 手力操作及连锁机构
