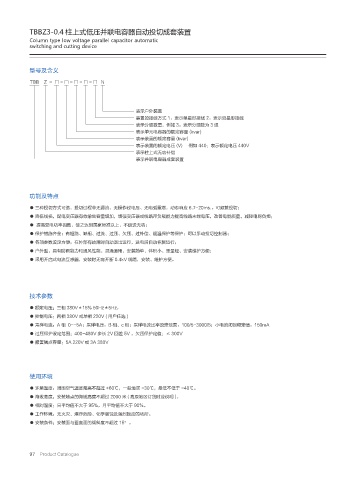

TBBZ3-0.4 柱上式低压并联电容器自动投切成套装置
Column type low voltage parallel capacitor automatic
switching and cutting device
型号及含义
TBB Z - □ - □ - □ - □ - □ N
表示户外装置
装置的接线方式 1：表示单星形接线 2：表示双星形接线
表示分组数量，例如 3：表示分组数为 3 组
表示单元电容器的额定容量 (kvar)
表示装置的额定容量 (kvar)
表示装置的额定电压 (V) 例如 440：表示额定电压 440V
表示柱上式无功补偿
表示并联电容器成套装置
功能及特点
● 三种投切方式可选，投切过程中无涌流，无操作过电压、无电弧重燃，动态响应 6.7-20ms.。可频繁投切；
● 降低线损，配电变压器有效输出容量增加，增强变压器或线路带负载能力提高线路末端电压，改善电能质量，减轻电网负担；
● 提高受电功率因数，使之达到国家标准以上，不返送无功；
● 保护措施齐全；有短路、缺相、过流、过压、欠压、过补偿、超温保护等保护；可以手动投切控制器；
● 各项参数设定方便；在外部有故障时自动退出运行，送电后自动恢复运行；
● 户外型，具有防雨能力和通风性能。灵活通用、安装简单、体积小、重量轻、安装维护方便；
● 采用开启式电流互感器，安装时无需开断 0.4kV 线路，安装、维护方便。
技术参数
● 额定电压：三相 380V±15% 50Hz±5Hz，
● 控制电压：两相 380V 或单相 220V ( 用户任选 )
● 采样电流：A 相 0--5A；采样电压：B 相、c 相；采样电流比率设定范围：100/5-3000/5；小电流闭锁额定值：150mA
● 过压保护设定范围：400-480V 步长 2V 回差 5V ，欠压保护定值：≤ 300V
● 报警触点容量：5A 220V 或 3A 380V
使用环境
● 环境温度：周围空气温度最高不超过 +60℃，一般地区 -30℃，最低不低于 -40℃。
● 海拔高度：安装地点的海拔高度不超过 2000 米 ( 高原地区订货时应说明 )。
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%。
● 工作环境：无火灾、爆炸危险、化学腐蚀及强烈振动的场所。
● 安装条件：安装面与垂直面的倾斜度不超过 15°。
