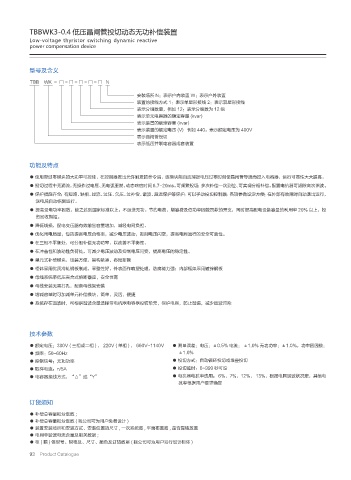

TBBWK3-0.4 低压晶闸管投切动态无功补偿装置
Low-voltage thyristor switching dynamic reactive
power compensation device

型号及含义

TBB WK - □ - □ - □ - □ - □ N

安装场所 N：表示户内装置 W：表示户外装置
装置的接线方式 1：表示单星形接线 2：表示双星形接线
表示分组数量，例如 12：表示分组数为 12 组
表示单元电容器的额定容量 (kvar)
表示装置的额定容量 (kvar)
表示装置的额定电压 (V) 例如 440：表示额定电压为 400V
表示晶闸管投切
表示低压并联电容器成套装置

功能及特点

● 使用带过零模块的大功率可控硅，在控制器发出允许触发的命令后，该模块能自动捕捉电压过零时刻使晶闸管导通而投入电容器，运行可靠性大大提高。
● 投切过程中无涌流，无操作过电压、无电弧重燃，动态响应时间 6.7-20ms。可频繁投切；多次补偿一次到位、可实现分相补偿，配置电抗器可滤除高次谐波。
● 保护措施齐全；有短路、缺相、过流、过压、欠压、过补偿、谐波、超温保护等保护；可以手动投切控制器；各项参数设定方便：在外部有故障时自动退出运行，
送电后自动恢复运行。
● 提高受电功率因数，使之达到国家标准以上，不返送无功。节约电费、增容费及低功率因数罚款的开支，同时提高配电设备容量的利用率 20% 以上，投
资回收期短。
● 降低线损，配电变压器有效输出容量增加，减轻电网负担。
● 优化用电质量，包括提高电压合格率，减少电压波动，抑制电压闪变，提高电网运行的安全可靠性。
● 在三相不平衡处，可分相补偿无功功率，以改善不平衡性。
● 在冲击性和波动性负荷处，可减少电压波动及抑制电压闪变，提高电压的稳定性。
● 单元式补偿模块，组装方便，架构紧凑、布局新颖
● 柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板
● 母线系统带低压夹合式熔断器座，安全性高
● 母线安装无需打孔，配套母线架安装
● 增减容量时可加减单元补偿模块，简单、灵活、便捷
● 系统存在谐波时，可根据谐波含量选择带电抗器电容器投切单元，保护电容，防止谐振，减少谐波污染

技术参数

● 额定电压：380V ( 三相或二相 ) ， 220V ( 单相 ) ， 660V~1140V ● 测量误差：电压：±0.5% 电流： ±1.0% 无功功率：±1.0%，功率因因数：
● 频率：50-60Hz ±1.0%
● 控制信号：无功功率 ● 投切方式：自动循环投切或堆叠投切
● 取样电流：n/5A ● 投切延时：0~999 秒可设
● 电容器接线方式：“△”或“Y” ● 电抗器电抗率选用： 6%、7%、12%、 13%，根据电网谐波状况定，其他电
抗率根据用户要求确定

订货须知
● 补偿总容量和分级数 ;
● 补偿总容量和分级数 ( 我公司可为用户免费设计 )
● 装置安装场所和安装方式、安装位置的尺寸 , 一次系统图 , 平面布置图 , 是否靠墙放置
● 电网中谐波电流含量及相关数据 ;
● 柜 ( 箱 ) 体型号、规格及、尺寸、颜色及订货数量 ( 我公司可为用户另行设计柜体 )
