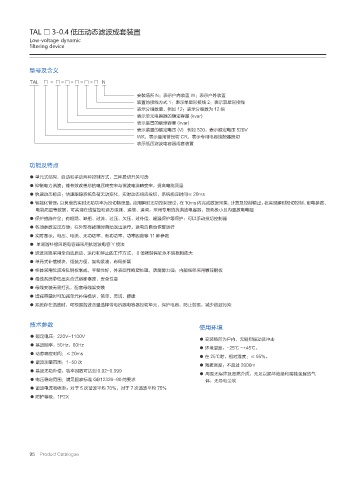

TAL □ 3-0.4 低压动态滤波成套装置
Low-voltage dynamic
filtering device

型号及含义

TAL □ - □ - □ - □ - □ - □ N

安装场所 N：表示户内装置 W：表示户外装置
装置的接线方式 1：表示单星形接线 2：表示双星形接线
表示分组数量，例如 12：表示分组数为 12 组
表示单元电容器的额定容量 (kvar)
表示装置的额定容量 (kvar)
表示装置的额定电压 (V) 例如 520：表示额定电压 520V
WK：表示晶闸管投切 CR：表示专用电容接触器投切
表示低压滤波电容器成套装置

功能及特点

● 单元式结构，自动和手动两种控制方式，三种投切开关可选
● 抑制电力谐波：能有效改善总的电压畸变率与谐波电流畸变率，提高电能质量
● 快速动态响应：快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤ 20ms
● 智能化管理：以负载的实时无功功率为投切物理量，应用瞬时无功控制理论，在 10ms 内完成数据采集、计算及控制输出。在实现瞬时投切控制、配电参数、
电能质量等数据，可实现在线监控和远方遥测、遥信、遥调，采用专用的抗谐波电容器，损耗极小且内置放电电阻
● 保护措施齐全：有短路、缺相、过流、过压、欠压、过补偿、超温保护等保护；可以手动投切控制器
● 各项参数设定方便；在外部有故障时自动退出运行，送电后自动恢复运行
● 实时显示：电压、电流、无功功率、有功功率、功率因数等 11 种参数
● 单调谐补偿回路电容器采用抗谐波电容 Y 接法
● 滤波回路采用全自动启动、运行和停止的工作方式， 0 值调谐保证永不谐振和放大
● 单元式补偿模块，组装方便，架构紧凑、布局新颖
● 柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板
● 母线系统带低压夹合式熔断器座，安全性高
● 母线安装无需打孔，配套母线架安装
● 增减容量时可加减单元补偿模块，简单、灵活、便捷
● 系统存在谐波时，可根据谐波含量选择带电抗器电容器投切单元，保护电容，防止谐振，减少谐波污染

技术参数
使用环境
● 额定电压：220V~1100V
● 安装场所为户内，无剧烈振动及冲击
● 基波频率：50Hz，60Hz
● 环境温度：-25℃ ~+45℃。
● 动态响应时间：≤ 20ms
● 在 25℃时，相对湿度：≤ 95%。
● 谐波测量范围：1-50 次
● 海拔高度：不超过 2000m
● 基波无功补偿：功率因数可达到 0.92~0.999
● 周围无爆炸及易燃介质，无足以损坏绝缘和腐蚀金属的气
● 电压稳定范围：满足国家标准 GB12326-90 的要求 体，无导电尘埃
● 谐波电流吸收率：对于 5 次谐波平均 70%，对于 7 次谐波平均 75%
● 防护等级：1P2X
