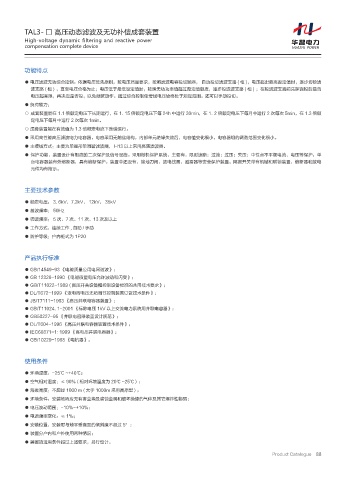

TAL3- □ 高压动态滤波及无功补偿成套装置
High-voltage dynamic filtering and reactive power
compensation complete device

功能特点

● 电压滤波无功综合控制：依据电压优先原则，按电压质量要求，按照滤波电容投切顺序， 自动投切滤波支路 ( 柜 )，电压超出最高设定值时，逐步切除滤
波支路 ( 柜 ) ，直至电压合格为止；电压低于最低设定值时，按照无功功率值超过整定值额度，逐步投滤波支路 ( 柜 ) ；在投滤波支路前先探询投后是否
电压超高限，再决定是否投，以免频繁动作。通过综合控制使母线电压始终处于规定范围。还可以手动投切。
● 负荷能力：
○ 成套装置能在 1.1 倍额定电压下长期运行，在 1. 15 倍额定电压下每 24h 中运行 30min，在 1. 2 倍额定电压下每月中运行 2 次每次 5min，在 1.3 倍额
定电压下每月中运行 2 次每次 1min。
○ 成套装置能在有效值为 1.3 倍额定电流下连续运行。
● 采用高性能高压滤波电力电容器。电容采用无熔丝结构，内部单元绝缘失效后，电容值变化很小，电容器组的调谐范围变化很小。
● 主接线方式：主要为单星形单调谐滤波器， H13 以上采用高通滤波器。
● 保护功能：装置设计有相应的二次保护及信号设施。采用微机保护系统，主要有：限时速断；过流；过压；失压；中性点不平衡电流、电压等保护，单
台电容器装有外熔断器，具有熔断保护。装置中还设有：接地刀闸、放电线圈、避雷器等安全保护装置。隔离开关带有机械和联锁装置，熔断器和放电
元件均有指示。

主要技术参数

● 额定电压： 3. 6kV，7.2kV， 12kV， 35kV
● 基波频率： 50Hz
● 调谐频率： 5 次、7 次、11 次、13 次及以上
● 工作方式：连续工作 , 自动 / 手动
● 防护等级：户内柜式为 1P20

产品执行标准
● GB/14549-93 《电能质量公用电网谐波》；
● GB 12326-1990 《电能质量电压允许波动和闪变》；
● GB/T11022-1989 ( 高压开关设备和控制设备标准的共用技术要求》；
● DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》；
● JB/T7111-1993 《高压并联电容器装置》；
● GB/T11024. 1-2001 《标称电压 1kV 以上交流电力系统用并联电容器》；
● GB50227-95 《并联电容器装置设计规范》；
● DL/T604-1996 《高压并联电容器装置技术条件》；
● IEC60871-1: 1999 《高电压并联电容器》；
● GB/10229-1988 《电抗器》。

使用条件

● 环境温度：-25℃ ~+40℃；
● 空气相对湿度：≤ 90% ( 相对环境温度为 20℃ ~25℃ ) ；
● 海拔高度：不超过 1000 m ( 大于 1000m 采用高原型 ) ；
● 环境条件：安装场所应无有害尘埃及腐蚀金属和破坏绝缘的气体及其它爆炸性物质；
● 电压波动范围：-10%~+10%；
● 电源频率变化：≤ 1%；
● 安装位置：安装时与地平垂直面的倾斜度不超过 5°；
● 装置分户内和户外使用两种情况；
● 装置的适用条件超过上述要求，另行设计。
