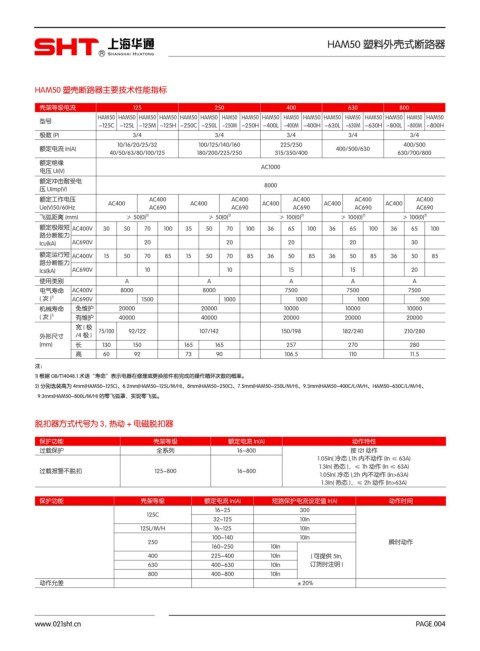

HAM50 塑料外壳式断路器
R

HAM50 塑壳断路器主要技术性能指标

壳架等级电流 125 250 400 630 800
HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50 HAM50
型号
-125C -125L -125M -125H -250C -250L -250M -250H -400L -400M -400H -630L -630M -630H -800L -800M -800H
极数 (P) 3/4 3/4 3/4 3/4 3/4
10/16/20/25/32 100/125/140/160 225/250 400/500
额定电流 In(A) 400/500/630
40/50/63/80/100/125 180/200/225/250 315/350/400 630/700/800
额定绝缘 AC1000
电压 Ui(V)
额定冲击耐受电 8000
压 Uimp(V)
额定工作电压 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400
Ue(V)50/60Hz AC690 AC690 AC690 AC690 AC690
飞弧距离 (mm) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 100(0) 2) ≯ 100(0) 2) ≯ 100(0) 2)
额定极限短 AC400V 30 50 70 100 35 50 70 100 36 65 100 36 65 100 36 65 100
路分断能力
Icu(kA) AC690V 20 20 20 20 30
额定运行短 AC400V 15 50 70 85 15 50 70 85 36 50 85 36 50 85 36 50 85
路分断能力
Ics(kA) AC690V 10 10 15 15 20
使用类别 A A A A A
电气寿命 AC400V 8000 8000 7500 7500 7500
(次) 1) AC690V 1500 1000 1000 1000 500
机械寿命 免维护 20000 20000 10000 10000 10000
(次) 1) 有维护 40000 40000 20000 20000 20000
宽(极 75/100 92/122 107/142 150/198 182/240 210/280
外形尺寸 /4极)
(mm) 长 130 150 165 165 257 270 280
高 60 92 73 90 106.5 110 11.5
注：
1) 根据 GB/T14048.1 术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 4mm(HAM50-125C)、6.2mm(HAM50-125L/M/H)、8mm(HAM50-250C)、7.5mm(HAM50-250L/M/H)、9.3mm(HAM50-400C/L/M/H、HAM50-630C/L/M/H)、
9.3mm(HAM50-800L/M/H) 的零飞弧罩，实现零飞弧。

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 动作特性
过载保护 全系列 16~800 按 I2t 动作
1.05In( 冷态 ),1h 内不动作 (In ≤ 63A)
1.3In( 热态 )，≤ 1h 动作 (In ≤ 63A)
过载报警不脱扣 125~800 16~800
1.05In( 冷态 ),2h 内不动作 (In>63A)
1.3In( 热态 )，≤ 2h 动作 (In>63A)
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
16~25 300
125C
32~125 10In
125L/M/H 16~125 10In
100~140 10In
250 瞬时动作
160~250 10In
400 225~400 10In ( 可提供 5In,
630 400~630 10In 订货时注明 )
800 400~800 10ln
动作允差 ±20%
