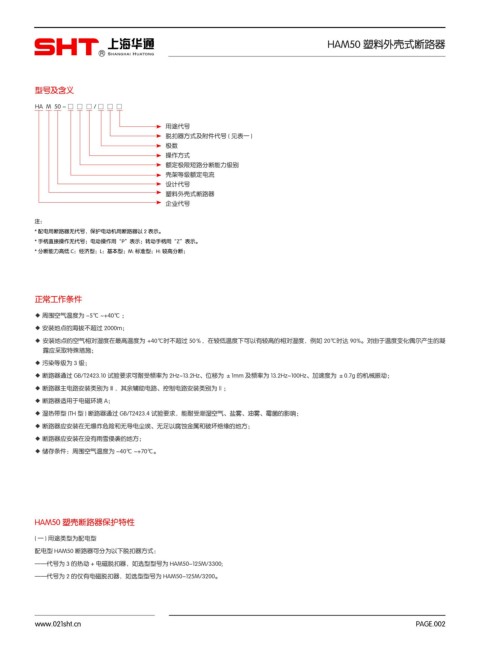

P. 7
HAM50 塑料外壳式断路器
R
型号及含义
HA M 50 - □ □ □ / □ □ □
用途代号
脱扣器方式及附件代号 ( 见表一 )
极数
操作方式
额定极限短路分断能力级别
壳架等级额定电流
设计代号
塑料外壳式断路器
企业代号
注：
* 配电用断路器无代号，保护电动机用断路器以 2 表示。
* 手柄直接操作无代号；电动操作用“P”表示；转动手柄用“Z”表示。
* 分断能力高低 C：经济型；L：基本型；M: 标准型；H: 较高分断；
正常工作条件
◆ 周围空气温度为 -5℃ ~+40℃ ；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃ ~+70℃。
HAM50 塑壳断路器保护特性
( 一 ) 用途类型为配电型
配电型 HAM50 断路器可分为以下脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器，如选型型号为 HAM50-125M/3300;
——代号为 2 的仅有电磁脱扣器，如选型型号为 HAM50-125M/3200。
www.021sht.cn PAGE.002
