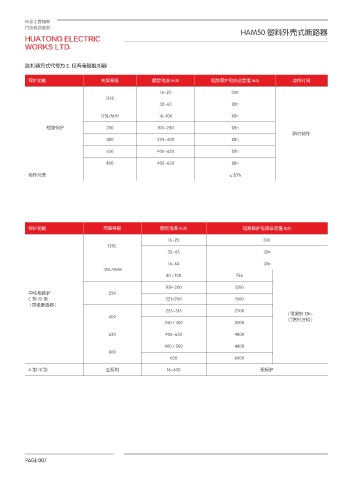

Page 12 - 上海华通电器厂有限公司
P. 12
HAM50 塑料外壳式断路器
脱扣器方式代号为 2，仅有电磁脱扣器
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
16~25 300
125C
32~63 12In
125L/M/H 16~100 12In
短路保护 250 100~250 12In
瞬时动作
400 225~400 12In
630 400~630 12In
800 400~630 12In
动作允差 ±20%
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A)
16~25 300
125C
32~63 12In
16~63 12In
125L/M/H
80 / 100 756
100~200 1200
中性极保护 250
C型/D型 225/250 1500
( 四极断路器 )
225~315 2700
400 ( 可提供 12In,
订货时注明 )
350 / 400 3000
630 400~630 4800
400 / 500 4800
800
630 6000
A型/B型 全系列 16~630 无保护
