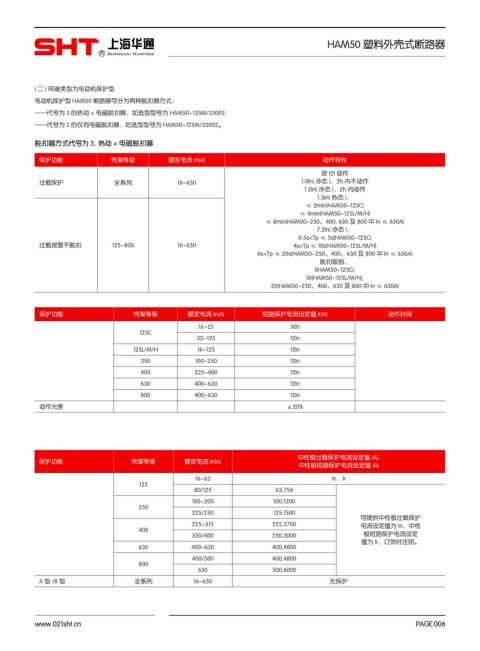

HAM50 塑料外壳式断路器
R

( 二 ) 用途类型为电动机保护型
电动机保护型 HAM50 断路器可分为两种脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器，如选型型号为 HAM50-125M/33002;
——代号为 2 的仅有电磁脱扣器，如选型型号为 HAM50-125M/32002。

脱扣器方式代号为 3，热动 + 电磁脱扣器
保护功能 壳架等级 额定电流 In(A) 动作特性
按 I2t 动作
过载保护 全系列 16~630 1.0In( 冷态 )，2h 内不动作
1.2In( 冷态 )，2h 内动作
1.5In( 热态 )，
≤ 2min(HAM50-125C)
≤ 4min(HAM50-125L/M/H)
≤ 8min(HAM50-250、400, 630 及 800 中 In ≤ 630A)
7.2In( 冷态 )，
0.5s<Tp ≤ 5s(HAM50-125C)
过载报警不脱扣 125~800 16~630 4s<Tp ≤ 10s(HAM50-125L/M/H)
6s<Tp ≤ 20s(HAM50-250、400、630 及 800 中 In ≤ 630A)
脱扣级别，
5HAM50-125C),
10(HAM50-125L/M/H),
20(HAM50-250、400、630 及 800 中 In ≤ 630A)

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
16~25 300
125C
32~125 12In
125L/M/H 16~125 12In
250 100~250 12In
400 225~400 12In
630 400~630 12In
800 400~630 12In
动作允差 ±20%

中性极过载保护电流设定值 (A),
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
16~63 In，Ir
125
80/125 63,756
100~200 100,1200
250
225/250 125,1500
可提供中性极过载保护
225~315 225,2700 电流设定值为 In，中性
400
350/400 250,3000 极短路保护电流设定
值为 Ir，订货时注明。
630 400~630 400,4800
400/500 400,4800
800
630 500,6000
A型/B型 全系列 16~630 无保护
