P. 78

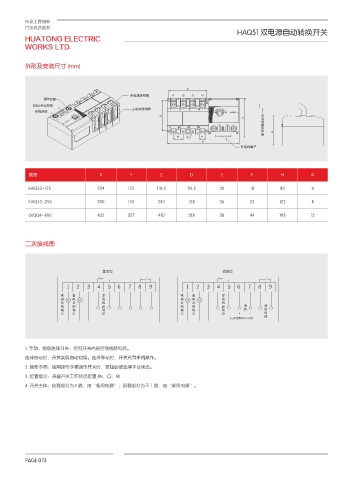

HAQ51 双电源自动转换开关
外形及安装尺寸 (mm)
规格 X Y Z D E F H Φ
HAQ52-125 224 122 118.5 95.5 30 18 83 6
HAQ52-250 300 153 287 128 36 23 122 8
GLQQ4-800 432 257 410 218 58 44 195 12
二次接线图
1. 手动、自动选择开关：控制开关内部控制线路电源。
选择自动时，开关实现自动切换。选择手动时，开关只可手柄操作。
2. 操作手柄：使用操作手柄操作开关时，按钮必须选择手动状态。
3. 位置指示：表面开关工作状态位置 (IN，〇，IR)
4. 开关主体：前面部分为 II 路，接“备用电源”；后面部分为不丨路，接“常用电源”。
PAGE.073
