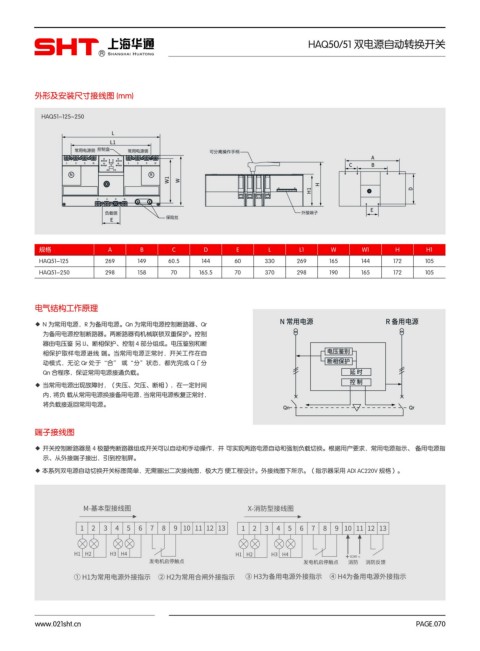

HAQ50/51 双电源自动转换开关
R

外形及安装尺寸接线图 (mm)

HAQ51-125~250

规格 A B C D E L L1 W W1 H H1
HAQ51-125 269 149 60.5 144 60 330 269 165 144 172 105
HAQ51-250 298 158 70 165.5 70 370 298 190 165 172 105

电气结构工作原理

◆ N 为常用电源，R 为备用电源。Qn 为常用电源控制断路器、Qr
为备用电源控制断路器。两断路器有机械联锁双重保护。控制
器由电压鉴 另 IJ、断相保护、控制 4 部分组成。电压鉴别和断
相保护取样电源进线 端。当常用电源正常时，开关工作在自
动模式，无论 Qr 处于“合” 或“分”状态，都先完成 Q「分
Qn 合程序，保证常用电源接通负载。
◆ 当常用电源出现故障时，（失压、欠压、断相），在一定时间
内，将负 载从常用电源换接备用电源，当常用电源恢复正常时，
将负载接返回常用电源。

端子接线图

◆ 开关控制断路器是 4 极塑壳断路器组成开关可以自动和手动操作，并 可实现两路电源自动和强制负载切换。根据用户要求，常用电源指示、 备用电源指
示、从外接端子接出，引到控制屏。
◆ 本系列双电源自动切换开关标图简单，无需画出二次接线图，极大方 便工程设计。外接线图下所示。（指示器采用 ADI AC220V 规格）。
