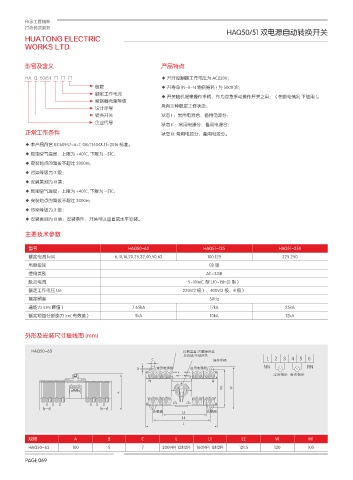

HAQ50/51 双电源自动转换开关

型号及含义 产品特点

HA Q 50/51 □ □ □ ◆ 开开控制器工作电压为 AC220V；
极数 ◆ 开寿命 (N-R-N 物质循环 ) 为 5000 次；
额定工作电流
◆ 开关随机提带操作手柄，作为应急手动操作开关之用；（在断电情况 下使用 )。
断路器壳架等级
具有三种稳定工作状态：
设计序号
转换开关 状态 I ：常用电源合，备用电源分：
企业代号 状态 II ：常用电源分，备用电源合；
正常工作条件 状态 III: 常用电源分，备用电源分。

◆ 本产品符合 IEC60947-6-1' GB/T14048.11-2016 标准。
◆ 周围空气温度：上限为 +401C, 下限为 -51C;
◆ 安装地点的海拔不超过 2000m;
◆ 污染等级为 3 级：
◆ 安装类别为 III 类；
◆ 周围空气温度：上限为 +401C, 下限为 -51C;
◆ 安装地点的海拔不超过 2000m;
◆ 污染等级为 3 级：
◆ 安装类别为 III 类；安装条件：开关可以垂直或水平安装。

主要技术参数

型号 HAQ50-63 HAQ51-125 HAQ51-250
额定电流 le(A) 6,10,16,20,25,32,40,50,63 100,125 225,250
电器级别 CB 级
使用类别 AC-33iB
脱扣电流 5~10In(C 型 ),10~15In(D 型）
额定工作电压 Ue 220V(2 极）、400V(3 极、4 极）
额定频率 50Hz
通能力 Icm( 峰值） 7.65kA 17kA 25kA
额定短路分断能力 Icn( 有效值） 5kA 10kA 12kA

外形及安装尺寸接线图 (mm)

HAQ50-63

规格 A B C L L1 L2 W W1
HAQ50-63 100 5 7 200(4P) 128(2P) 160(4P) 88(2P) 121.5 120 105
PAGE.069
