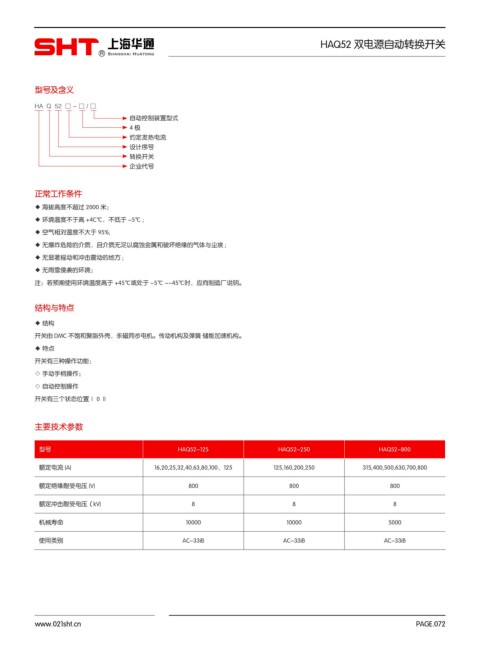

HAQ52 双电源自动转换开关
R

型号及含义

HA Q 52 □ - □ / □
自动控制装置型式
4极
约定发热电流
设计序号
转换开关
企业代号

正常工作条件

◆ 海拔高度不超过 2000 米；
◆ 环境温度不于高 +4C℃，不低于 -5℃ ;
◆ 空气相对温度不大于 95%;
◆ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃 ;
◆ 无显著摇动和冲击震动的地方 ;
◆ 无雨雪侵袭的环境；
注：若预期使用环境温度高于 +45℃或处于 -5℃ ~-45℃时，应向制造厂说明。

结构与特点

◆ 结构
开关由 DMC 不饱和聚脂外壳，永磁同步电机。传动机构及弹簧 储能加速机构。
◆ 特点
开关有三种操作功能：
◇ 手动手柄操作；
◇ 自动控制操作
开关有三个状态位置Ⅰ 0 Ⅱ

主要技术参数

型号 HAQ52-125 HAQ52-250 HAQ52-800

额定电流 (A) 16,20,25,32,40,63,80,100，125 125,160,200,250 315,400,500,630,700,800

额定绝缘耐受电压 (V) 800 800 800

额定冲击耐受电压（kV) 8 8 8
机械寿命 10000 10000 5000

使用类别 AC-33iB AC-33iB AC-33iB
