P. 47

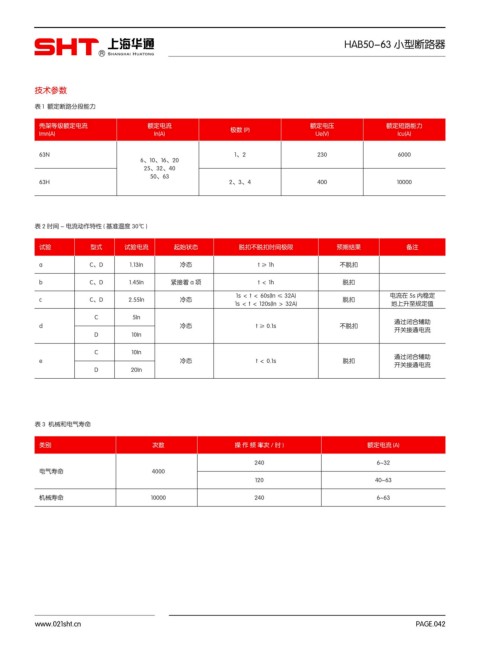

HAB50-63 小型断路器
R
技术参数
表 1 额定断路分段能力
壳架等级额定电流 额定电流 极数 (P) 额定电压 额定短路能力
Imn(A) In(A) Ue(V) Icu(A)
63N 1、2 230 6000
6、10、16、20
25、32、40
50、63
63H 2、3、4 400 10000
表 2 时间 - 电流动作特性 ( 基准温度 30℃ )
试验 型式 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注
a C、D 1.13In 冷态 t≥1h 不脱扣
b C、D 1.45In 紧接着 a 项 t＜1h 脱扣
1s ＜ t ＜ 60s(In ≤ 32A) 电流在 5s 内稳定
c C、D 2.55ln 冷态 脱扣
1s ＜ t ＜ 120s(In ＞ 32A) 地上升至规定值
C 5In
d 冷态 t ≥ 0.1s 不脱扣 通过闭合辅助
开关接通电流
D 10In
C 10In
e 冷态 t ＜ 0.1s 脱扣 通过闭合辅助
开关接通电流
D 20In
表 3 机械和电气寿命
类别 次数 操作频率(次/时) 额定电流 (A)
240 6~32
电气寿命 4000
120 40~63
机械寿命 10000 240 6~63
