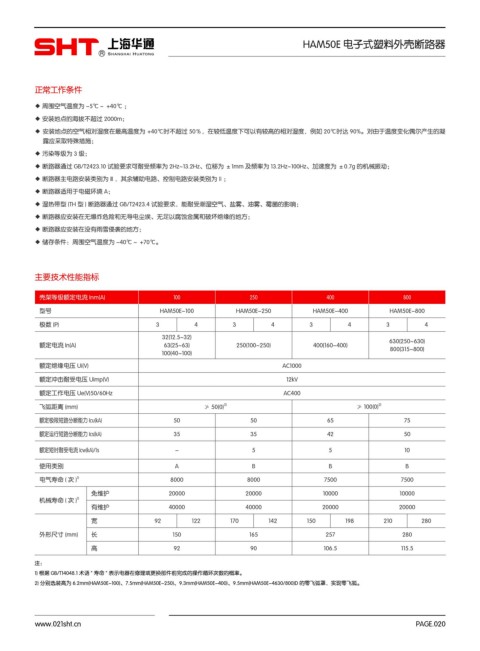

HAM50E 电子式塑料外壳断路器
R

正常工作条件

◆ 周围空气温度为 -5℃～ +40℃ ；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃～ +70℃。

主要技术性能指标

壳架等级额定电流 Inm(A) 100 250 400 800
型号 HAM50E-100 HAM50E-250 HAM50E-400 HAM50E-800
极数 (P) 3 4 3 4 3 4 3 4
32(12.5~32)
额定电流 In(A) 63(25~63) 250(100~250) 400(160~400) 630(250~630)
800(315~800)
100(40~100)
额定绝缘电压 Ui(V) AC1000
额定冲击耐受电压 Uimp(V) 12kV
额定工作电压 Ue(V)50/60Hz AC400

飞弧距离 (mm) ≯ 50(0) 2) ≯ 100(0) 2)
额定极限短路分断能力 Icu(kA) 50 50 65 75
额定运行短路分断能力 Ics(kA) 35 35 42 50
额定短时耐受电流 Icw(kA)/1s - 5 5 10

使用类别 A B B B
电气寿命 ( 次 ) 1) 8000 8000 7500 7500
免维护 20000 20000 10000 10000
机械寿命 ( 次 ) 1)
有维护 40000 40000 20000 20000
宽 92 122 170 142 150 198 210 280
外形尺寸 (mm) 长 150 165 257 280

高 92 90 106.5 115.5
注：
1) 根据 GB/T14048.1 术语 " 寿命 " 表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 6.2mm(HAM50E-100)、7.5mm(HAM50E-250)、9.3mm(HAM50E-400)、9.5mm(HAM50E-4630/800)D 的零飞弧罩，实现零飞狐。
