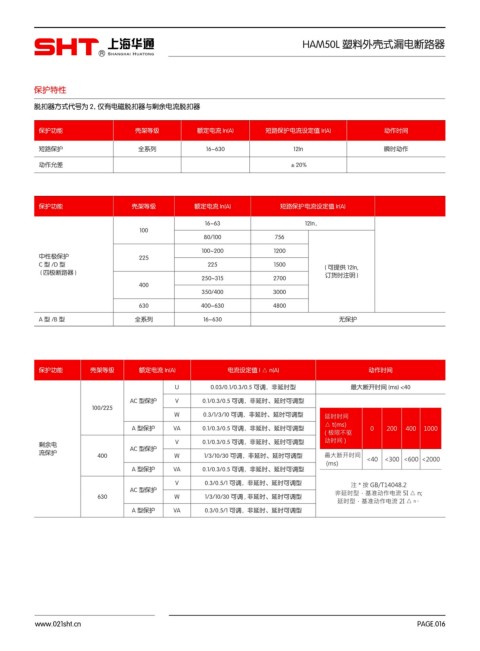

HAM50L 塑料外壳式漏电断路器
R

保护特性

脱扣器方式代号为 2，仅有电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
短路保护 全系列 16~630 12In 瞬时动作

动作允差 ±20%

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A)
16~63 12In，
100
80/100 756
100~200 1200
中性极保护 225
C型/D型 225 1500 ( 可提供 12In,
( 四极断路器 ) 订货时注明 )
250~315 2700
400
350/400 3000
630 400~630 4800
A型/B型 全系列 16~630 无保护

保护功能 壳架等级 额定电流 In(A) 电流设定值 I △ n(A) 动作时间

U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) <40
AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型
100/225
W 0.3/1/3/10 可调，非延时、延时可调型 延时时间
△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 0 200 400 1000
( 极限不驱
剩余电 AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型 动时间 )
流保护 400 W 1/3/10/30 可调，非延时、延时可调型 最大断开时间
(ms) <40 <300 <600 <2000
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型
V 0.3/0.5/1 可调，非延时、延时可调型 注 * 按 GB/T14048.2
AC 型保护 非延时型，基准动作电流 5I △ n;
630 W 1/3/10/30 可调 , 非延时、延时可调型
延时型，基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5/1 可调，非延时、延时可调型
