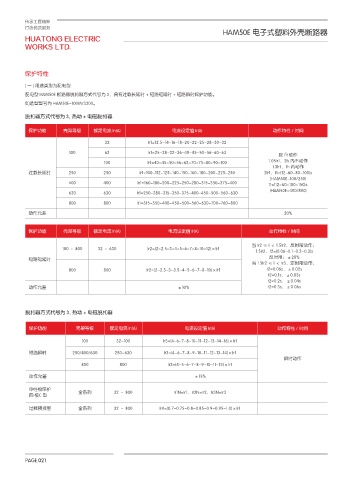

HAM50E 电子式塑料外壳断路器

保护特性

( 一 ) 用途类型为配电型
配电型 HAM50E 断路器脱扣器方式代号为 3，具有过载长延时 + 短路短延时 + 短路瞬时保护功能。
如选型型号为 HAM50E-100M/3300。

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间

32 Ir1=12.5-14-16-18-20-22-25-28-30-32
100 63 Ir1=25-28-32-36-40-45-50-56-60-63 2
按I t 动作
100 Ir1=40-45-50-56-63-70-75-80-90-100 1.05Ir1，2h 内不动作
1.3Ir1，1h 内动作
过载长延时 250 250 Ir1=100-112-125-140-150-160-180-200-225-250 2Ir1，t1=(12-60-80-100)s
(HAM50E-100/250)
400 400 Ir1=160-180-200-225-250-280-315-350-375-400 t1=(12-60-100-150)s
(HAM50E-400/800)
630 630 Ir1=250-280-315-350-375-400-450-500-560-630
800 800 Ir1=315-350-400-450-500-560-630-700-760-800
动作允差 20%

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间

当 Ir2 ≤ I ＜ 1.5Ir2，反时限动作；
100 ～ 800 32 ～ 630 Ir2=(2-2.5-3-4-5-6-7-8-10-12)×Ir1
1.5Ir2，t2=(0.06-0.1-0.2-0.3)s
短路短延时 反时限：±20%
当 1.5Ir2 ≤ I ＜ Ir3，定时限动作；
800 800 Ir2=(2-2.5-3-3.5-4-5-6-7-8-10)×Ir1 t2=0.06s，±0.02s
t2=0.1s，±0.03s
t2=0.2s，±0.04s
动作允差 ±10% t2=0.3s，±0.06s

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间

100 32~100 Ir3=(4-6-7-8-10-11-12-13-14-16)×Ir1

短路瞬时 250/400/630 250~630 Ir3=(4-6-7-8-9-10-11-12-13-14)×Ir1
瞬时动作
800 800 Ir3=(4-5-6-7-8-9-10-11-12)×Ir1

动作允差 ±15%
中性极保护 全系列 32 ～ 800 Ir1N=Ir1，Ir2N=Ir2，Ir3N=Ir3
四极C型
过载预报警 全系列 32 ～ 800 Ir0=(0.7-0.75-0.8-0.85-0.9-0.95-1.0)×Ir1

PAGE.021
