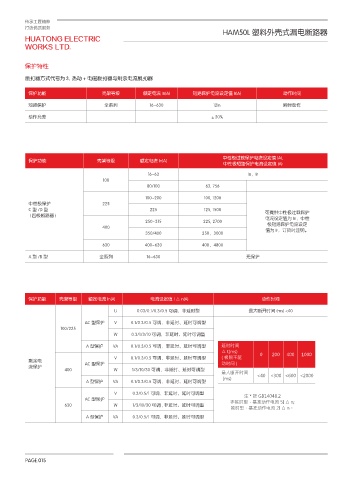

HAM50L 塑料外壳式漏电断路器

保护特性

脱扣器方式代号为 3，热动 + 电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间

短路保护 全系列 16~630 12In 瞬时动作
动作允差 ±20%

中性极过载保护电流设定值 (A),
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
16~63 In，Ir
100
80/100 63, 756
100~200 100, 1200
中性极保护 225
C型/D型 225 125, 1500 可提供中性极过载保护
( 四极断路器 ) 电流设定值为 In，中性
250~315 225, 2700
极短路保护电流设定
400 值为 Ir，订货时注明。
350/400 250，3000
630 400~630 400，4800

A型/B型 全系列 16~630 无保护

保护功能 壳架等级 额定电流 In(A) 电流设定值 I △ n(A) 动作时间

U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) <40
AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型
100/225
W 0.3/1/3/10 可调，非延时、延时可调型
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 延时时间
△ t(ms) 0 200 400 1000
V 0.1/0.3/0.5 可调，非延时、延时可调型 ( 极限不驱
剩余电 AC 型保护 动时间 )
流保护
400 W 1/3/10/30 可调，非延时、延时可调型
最大断开时间 <40 <300 <600 <2000
(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型
V 0.3/0.5/1 可调，非延时、延时可调型 注 * 按 GB14048.2
AC 型保护
630 W 1/3/10/30 可调 , 非延时、延时可调型 非延时型，基准动作电流 5I △ n;
延时型，基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5/1 可调，非延时、延时可调型

PAGE.015
