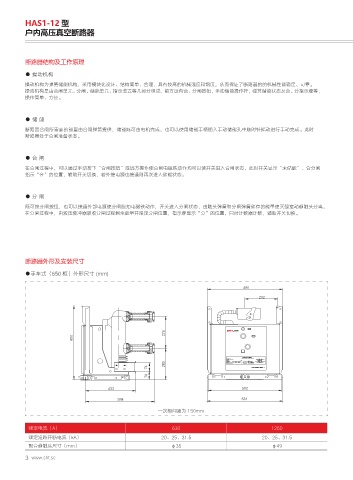

HAS1-12 型
户内高压真空断路器

断路器结构及工作原理

● 操动机构
操动机构为弹簧储能机构，采用模块化设计、结构简单、合理，具有较高的机械强度和钢度，从而保证了断路器的的机械性能稳定、可靠。
操动机构是由合闸单元、分闸、储能单元、指示装置等几部分组成，前方设有合、分闸按扭，手动储能操作杆，弹簧储能状态及合、分指示牌等，
操作简单、方便。

● 储 能

断路器合闸所需要的能量由合闸弹簧提供，储能既可由电机完成，也可以使用储能手柄插入手动储能孔中顺时针摇动进行手动完成。此时
断路器处于合闸准备状态。

● 合 闸

在合闸过程中，可以通过手动按下“合闸按扭”或远方操作使合闸电磁铁动作均可以使开关进入合闸状态，此时开关显示“未储能”、合分闸
指示“合”的位置，辅助开关切换，若外接电源也接通则再次进入储能状态。

● 分 闸
既可按分闸按扭，也可以接通外部电源使分闸脱扣电磁铁动作，开关进入分闸状态，由触头弹簧和分闸弹簧储存的能量使灭弧室动静触头分离，
在分闸过程中，由液压缓冲器吸收分闸过程剩余能量并限定分闸位置，指示牌显示“分”的位置，同时计数器计数，辅助开关切换。

断路器外形及安装尺寸

●手车式（650 柜）外形尺寸 (mm)

R

ᝣڱ倄ࢷⱋ⾦᫙䌛ஔ
ಷण 5ZQF喝 74 */%003 )*() 70-5"(& 7"$66. $*3$6*5 #3&",&3
䷉჆࣮᪜ 3BUFE QBSBNFUFST喝 ∔ᘻ 䄣͑ᵨ䖡Ⴔҫ⩔㻰⼷স₏⶚౜᧹҈㻰㠯善
䶽⢳ 'SFRVFODZ )[ L7 " ᧹҈䶦Ꮋ 0QFSBUJOH TFRVFODF 0 T $0 T $0 8"3/*/( 1MFBTF BCTFSWF UIF JOTUSVDUJPO NBOVBM BOE GPMMPX
⩡ࢷ 7PMUBHF
ⴙ䌛ᠭ㐙ᬢ䬠 %VSBUJPO PG 4IPSU DJSDVJU喝 L" T ⩡ᱦ⩡ࢷ .PUPS WPMUBHF喝 "$ "$ %$ %$ 7 7 7 7
⩡≭ /PSNBM DVSSFOU喝
0 T $0 T $0
ⴙ䌛ᐬ᫙⩡≭ 4IPSU DJSDVJU CSFBLJOH DVSSFOU喝
UIF SVMFT PG HPPE FOHJOFFSJOH QSBDUJDF 善
᧹҈⩡ࢷ 0QFSBUJOH WPMUBHF喝
̶⊣ࡺ䕆⩡ஔࢮᰵ䭼ژत

一次相间距为 150mm
额定电流（A） 630 1250
额定短路开断电流（kA） 20、25、31.5 20、25、31.5
配合静触头尺寸（mm） φ35 φ49
