P. 4

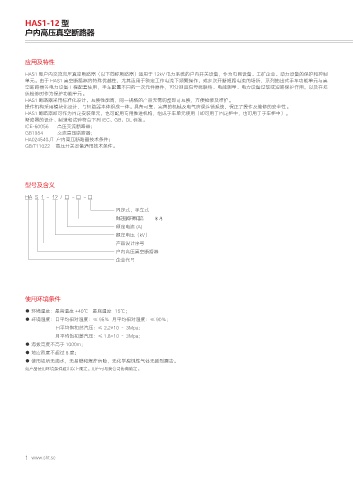

HAS1-12 型
户内高压真空断路器
应用及特性
HAS1 型户内交流高压真空断路器（以下简称断路器）适用于 12kV 电力系统的户内开关设备，作为电网设备、工矿企业、动力设备的保护和控制
单元。由于 HAS1 真空断路器的特殊优越性，尤其适用于额定工作电流下频繁操作，或多次开断短路电流的场所，系列抽出式手车功能单元与真
空断路器等电力设备工程配套使用，手车配置不同的一次元件器件，可分别具有母线联络、电能测量、电力设备过载或短路保护作用，以及在系
统检修时作为保护功能单元。
HAS1 断路器采用标准化设计，互换性能高，同一规格的产品无需调整即可互换，方便检修及维护。
操作机构采用模块化设计，与短路器本体组成一体。具备可靠、完善的机械及电气防误连锁系统，保正了操作及维修的安全性。
HAS1 断路器即可作为固定安装单元，也可配用专用推进机构，组成手车单元使用（即可用于固定柜中，也可用于手车柜中）。
断路器的设计、制造和试验符合下列 IEC、GB、DL 标准。
ICE-60056 高压交流断路器；
GB1984 交流高压断路器；
HA024540JT 户内高压断路器技术条件；
GB/T11022 高压开关设备通用技术条件。
型号及含义
HA S 1 - 12 / □ - □ - □
固定式，手车式
额定短路开断电流 (k A)
额定电流 (A)
额定电压（kV）
产品设计序号
户内高压真空断路器
企业代号
使用环境条件
● 环境温度：最高温度 +40℃ 最底温度 -15℃；
● 环境湿度：日平均相对湿度：≤ 95％ 月平均相对湿度：≤ 90％；
日平均饱和蒸汽压：≤ 2.2×10 － 3Mpa；
月平均饱和蒸汽压：≤ 1.8×10 － 3Mpa；
● 海拔高度不高于 1000m；
● 地震烈度不超过 8 度；
● 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体无剧烈震动。
如产品使用环境条件超出以上规定。用户可与我公司协商确定。
1 www.sht.sc
