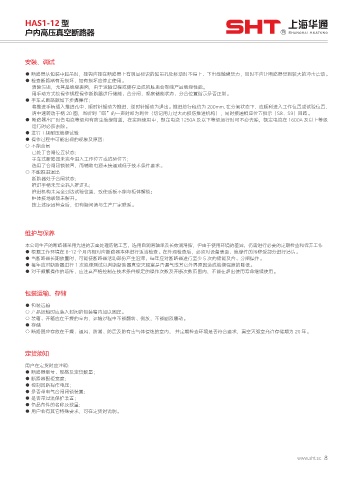

HAS1-12 型
户内高压真空断路器 R

安装、调试

● 断路器从包装中起吊时，挂钩应挂在断路器上有明显标识的起吊孔处移动时不得上、下出线触臂受力，同时不应让断路器受到较大的冲击震动。
● 检查断路器有无损坏，如有损坏应停止使用。
清除污垢，尤其是绝缘表面，由于运输过程或储存造成的脏垢会影响产品绝缘性能。
用手动方式按操作规程操作断路器进行储能、合分闸，观察储能状态、分合位置指示是否正常。
● 手车式断路器如下步骤操作；
将推进手柄插入推进孔中，顺时针摇动为推进，逆时针摇动为退出。推进总行程约为 200mm, 在分闸状态下，应顺利进入工作位置或试验位置，
请中速转动手柄 20 圈，当听到“嗒”的一声时即为到位（切记用力过大而损伤推进机构），同时接通相应位置指示（S8、S9）回路。
● 断路器出厂时各电流等级均有防尘绝缘筒盖，在实际使用中，额定电流 1250A 及以下等级运行时可不必去除，额定电流在 1600A 及以上等级
运行时必须去除。
● 进行工频耐压绝缘试验
● 操作过程中可能出现的现象及原因：
○ 不能合闸
已处于合闸位置状态；
手车式断路器未完全进入工作位置或试验位置；
选用了合闸闭锁装置，而辅助电源未接通或低于技术条件要求。
○ 不能推进退出
断路器处于合闸状态；
推进手柄未完全插入推进孔；
推进机构未完全到达试验位置，致使舌板不能与柜体解锁；
柜体接地联锁未解开。
按上述原因检查后，仍有疑问请与生产厂家联系。

维护与保养

本公司生产的断路器采用先进的表面处理防锈工艺，选用自润滑轴承及长效润滑脂，但由于使用环境的差异，仍需进行必要的定期检查和保养工作
● 根据工作环境在 6-12 个月内相对应断路器本体进行适当检查。在外观检查后，必须对设备表面、绝缘件的污秽受部分进行清洁。
● 当断路器长期放置时，可能使断路器活动部份产生沮滞，每年应对断路器进行至少 5 次的储能及合、分闸操作。
● 每年应对断路器进行 1 次绝缘测试以判断断路器真空灭弧室是否漏气或其它外界原因造成绝缘强度的降低。
● 对于频繁操作的场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命继续使用。

包装运输、存储

● 包装运输
○ 产品运输时应装入封闭的包装箱内加以固定。
○ 装箱、开箱应在干燥的室内，运输过程中不能翻转、倒放，不能剧烈震动。
● 存储
○ 断路器应存放在干燥、通风、防潮、防震及防有害气体侵蚀的室内， 并定期检查环境是否符合要求，真空灭弧室允许存储期为 20 年。

定货须知
用户在定货时应注明：
● 断路器型号、规格及定货数量；
● 断路器配柜宽度；
● 控制回路操作电压；
● 是否带电气合闸闭锁装置；
● 是否带过流保护装置；
● 备品备件的名称及数量；
● 用户若有其它特殊要求，可在定货时说明。
