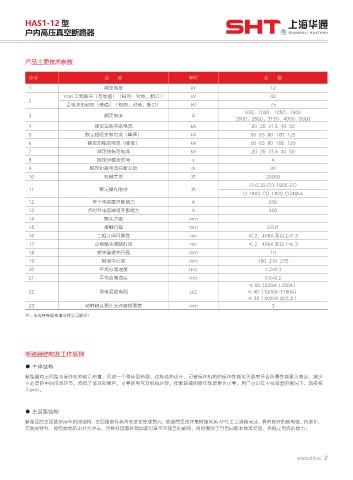

HAS1-12 型
          户内高压真空断路器                                                                             R




          产品主要技术参数


           序号                       名      称                     单位                       参      数
           1                        额定电压                         kV                         12
                      1min 工频耐压(有效值)(相间、对地、断口)                   kV                         42
           2
                       雷电冲击耐压(峰值)(相间、对地、断口)                      kV                         75
                                                                                    630、1000、1250、1600
           3                        额定电流                          A
                                                                                 2000、2500、3150、4000、5000
           4                     额定短路开断电流                        kA                   20  25  31.5  40  50
           5                  额定短路关和电流(峰值)                       kA                   50  63  80  100  125
           6                   额定动稳定电流(峰值)                       kA                   50  63  80  100  125
           7                      额定热稳定电流                        kA                   20  25  31.5  40  50
           8                      额定热稳定时间                         s                          4
           9                   额定短路电流开断次数                        次                          30
           10                       机械寿命                         次                         20000
                                                                                     O-0.3S-CO-180S-CO
           11                      额定操作顺序                        次
                                                                                   O-180S-CO-180S-CO40kA
           12                   单个电容器开断能力                         A                         630
           13                  背对背电容器组开断能力                        A                         400
           14                       触头开距                         mm                          T
           15                       接触行程                         mm                        3.5±1
           16                     三相分闸同期性                        ms                  ≤ 2,40KA 及以上≤ 3
           17                    合闸触头弹跳时间                        ms                  ≤ 2,40KA 及以上≤ 3
           18                     缓冲器缓冲行程                        mm                         10
           19                      相间中心距                         mm                     150  210  275
           20                      平均分闸速度                        m/s                      1.2±0.3
           21                      平均合闸速度                        m/s                      0.6±0.2
                                                                                     ≤ 50(630A-1250A)
           22                      导电回路电阻                        μΩ                 ≤ 40(1600A-3150A)
                                                                                     ≤ 35(4000A 及以上)
           23                 动静触头累计允许磨损厚度                       mm                          3
          注:如有特殊规格请与我公司联系!






          断路器结构及工作原理
          ● 主体结构

          断路器将主回路与操作机构前后布置,形成一个整体型布局,这种结构设计,可使操作机构的操作性能与灭弧室开合所需性能更为吻合,减少
          不必要的中间传动环节,降低了能耗和噪声,可靠的电气及机械连锁,使断路器的操作性能更为可靠,用户可以在不经调整的情况下,直接投
          入运行。



          ● 主回路结构
          断路器的主回路采用全封闭结构,主回路部件纵向安装在绝缘筒内,绝缘筒是由环氧树脂采用 APG 工艺浇铸而成,具有良好的耐电弧,抗老化,
          高强度特性,能有效地防止外力冲击,污秽环境等外部因素对真空灭弧室的影响,同时增加了导电回路本体承受动、热稳定电流的能力。
