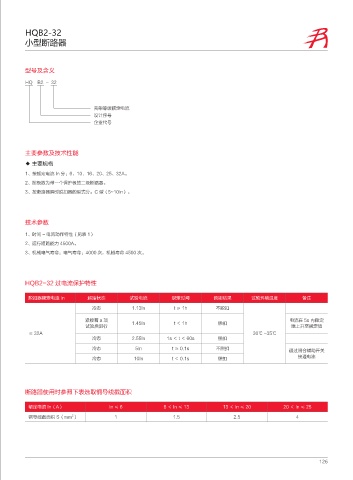

HQB2-32
小型断路器

型号及含义

HQ B2 - 32

壳架等级额定电流
设计序号
企业代号

主要参数及技术性能
◆ 主要规格
1、按额定电流 In 分：6、10、16、20、25、32A。
2、按极数为带一个保护极的二级断路器。
3、按断路器瞬时脱扣器的型式分：C 型（5~10In）。

技术参数

1、时间 - 电流动作特性（见表 1）
2、运行短路能力 4500A。
3、机械电气寿命：电气寿命：4000 次，机械寿命 4500 次。

HQB2-32 过电流保护特性

脱扣器额定电流 In 起始状态 试验电流 规定时间 预期结果 试验环境温度 备注
冷态 1.13In t≥1h 不脱扣

紧接着 a 项 1.45In t＜1h 脱扣 电流在 5s 内稳定
试验后进行 地上升至规定值
≤ 32A 30℃ ~35℃
冷态 2.55In 1s ＜t＜60s 脱扣
冷态 5In t ≥ 0.1s 不脱扣
通过闭合辅助开关
冷态 10In t ＜ 0.1s 脱扣 接通电流

断路器使用时参照下表选取铜导线截面积

额定电流 In（A） In≤6 6＜In≤13 13 ＜In≤20 20＜In≤25
2
铜导线截面积 S（mm ） 1 1.5 2.5 4

126
