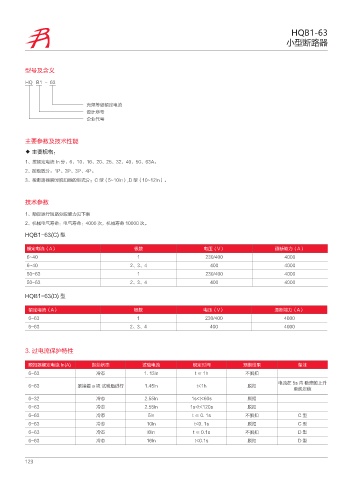

HQB1-63
                                                                                                  小型断路器




          型号及含义

          HQ   B1  -  63



                              壳架等级额定电流
                              设计序号
                              企业代号



          主要参数及技术性能
          ◆ 主要规格:

          1、按额定电流 In 分:6、10、16、20、25、32、40、50、63A。
          2、按极数分:1P、2P、3P、4P。
          3、按断路器瞬时脱扣器的型式分:C 型(5~10In),D 型(10~12In)。



          技术参数
          1、额定运行短路分段能力见下表
          2、机械电气寿命:电气寿命:4000 次,机械寿命 10000 次。

          HQB1-63(C) 型

          额定电流(A)                             极数                      电压(V)                   通断能力(A)
          6~40                                 1                      230/400                    4000
          6~40                               2、3、4                      400                      4000
          50~63                                1                      230/400                    4000
          50~63                              2、3、4                      400                      4000

          HQB1-63(D) 型

           额定电流(A)                            极数                      电压(V)                   通断能力(A)
           6~63                                1                      230/400                    4000
           6~63                              2、3、4                      400                      4000



          3. 过电流保护特性

           脱扣器额定电流 ln(A)        起始状态             试验电流             规定时间             预期结果               备注
           6~63                   冷态              1. 13ln          t≤1h             不脱扣
                                                                                               电流在 5s 内 稳定的上升
           6~63            紧接着 a 项 试验后进行          1.45ln           t<1h              脱扣
                                                                                                    至规定值
           6~32                   冷态              2.55ln          1s<t<60s           脱扣
           6~63                   冷态              2.55ln         1s<t<120s           脱扣
           6~63                   冷态               5ln            t ≤ 0. 1s         不脱扣               C型
           6~63                   冷态              10ln             t<0. 1s           脱扣               C型
           6~63                   冷态               l0ln           t ≤ 0.1s          不脱扣               D型
           6~63                   冷态              16ln             t<0.1s            脱扣               D型
