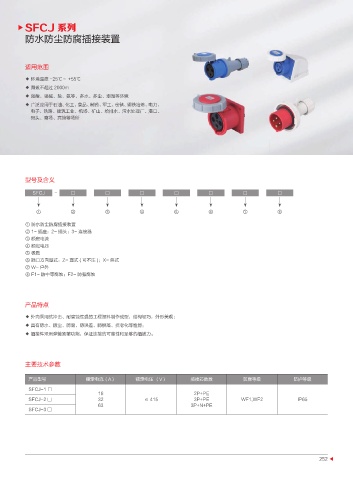

SFCJ 系列
防水防尘防腐插接装置

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 强酸、强碱、盐、氨等、多水、多尘、潮湿等环境
◆ 广泛应用于石油、化工、食品、制药、军工、仓储、钢铁冶炼、电力、
电子、铁路、建筑工业、机场、矿山、给排水、污水处理厂、港口、
码头、商场、宾馆等场所

型号及含义

SFCJ - □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 防水防尘防腐插接装置
② 1- 插座；2- 插头；3- 连接器
③ 额定电流
④ 额定电压
⑤ 极数
⑥ 插口方向型式：Z- 直式 ( 可不注 )；X- 斜式
⑦ W- 户外
⑧ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 外壳采用抗冲击、耐腐蚀性强的工程塑料制作成型，结构轻巧，外形美观；
◆ 具有防水、防尘、防腐、防误差、防脱落、抗老化等性能；
◆ 插接件采用弹簧紧箍功能，保证连接的可靠性和足够的插拔力。

主要技术参数

产品型号 额定电流（A） 额定电压 （V） 插接芯数数 防腐等级 防护等级
SFCJ-1 □
16 2P+PE
SFCJ-2 □ 32 ≤ 415 3P+PE WF1,WF2 IP65
63 3P+N+PE
SFCJ-3 □

252
